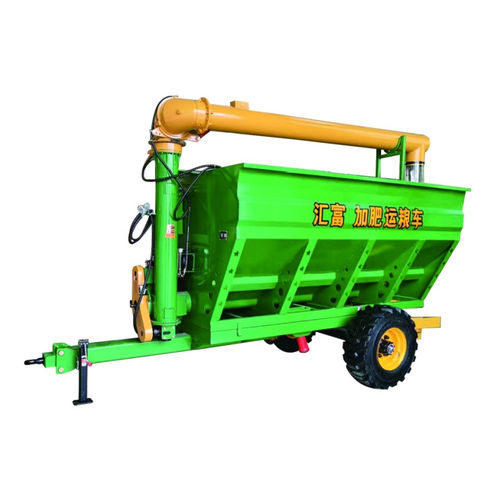

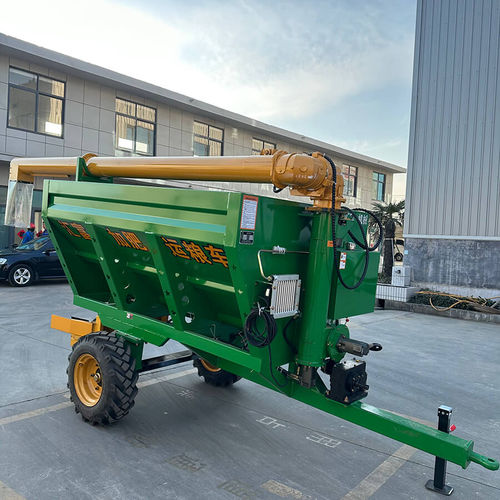

牽引式穀物カート 2F series

肥料用

製品概要
2Fシリーズの穀物運搬車は、圃場での穀物取り扱いと肥料散布を効率化するための農業用運搬・散布機です。ホッパー容量は3 m³から20 m³までのモデルがあり、様々なトラクター出力や作業条件に対応します。

機能

• 輸送機能：大容量ホッパーにより、米・小麦・トウモロコシ・菜種などの粒状作物の積載・運搬・排出が可能。往復回数を減らし大面積での収穫作業を効率化します。
• 穀物排出・補給：油圧式オーガーは上下昇降と360°回転機能を持ち、正確な排出とホッパー補給を行えます。
• 施肥機能：一部モデルは後方に回転ディスクや二重ディスク散布装置を備え、散布幅を調整して肥料散布が可能です（通常3–15 m程度）。

利点

• 作業効率の向上：高速な運搬により人手と往復時間を削減し、収穫や散布作業のサイクルを短縮します。
• 耐久性：肉厚鋼板の車体と大型タイヤにより高い積載能力と現場での安定性を確保します。
• 信頼性：双方向トランスミッションや高品質の油圧部品などを採用し、繁忙期の故障リスクを低減します。
• 適応性：トラクター馬力や作業要件に応じてモデルやオプション（散布ディスク、ブレーキ軸、ワイドタイヤ等）を選択できます。

技術仕様
No. | 項目 | 単位 | 3m³ 三輪穀物車 | 3m³ 牽引穀物車 | 6m³ 牽引穀物車 | 8m³ 牽引穀物車 | 10m³ 牽引穀物車 | 12m³ 牽引穀物車 | 20m³ 牽引穀物車
1 | 型式 | / | 2F-3LJY | 2F-3SX | 2F-6SX | 2F-8SX | 2F-10SX | 2F-12SX | 2F-20SX
2 | ホッパー容量 | m³ | 3 | 3 | 6 | 8 | 10 | 12 | 20
3 | 推奨馬力 | hp | 35 | ≥40 | 80-200 | 100-240 | 120-240 | ≥150 | ≥200
4 | 散布幅 | m | 3-8 | 3-12 | 3-12 | 3-12 | 6-12 | 6-12 | 6-12
5 | 全体寸法 | mm | 4375*1700*2345 | 5103*1766*2248 | 4955*2000*2800 | 4955*2000*2800 | 5670*2440*3360 | 5670*2440*3360 | 6950*3045*3635
6 | ホッパー内寸 | mm | 2680*1600 / 220*1005 | 2400*1760 / R105*1090 | 3200*2000*1385 | 3200*2000*1685 | 4000*2344*1566 | 4000*2344*1774 | 5040*2500 / R188.5*2185
7 | 散布装置 | / | / | 単板ディスク | 単板ディスク | 単板ディスク | 二重ディスク | 二重ディスク | 二重ディスク
8 | 穀物搬送方式 | / | / | 油圧オーガー押し出し | 油圧オーガー押し出し | 油圧オーガー押し出し | 油圧オーガー押し出し | 油圧オーガー押し出し | 油圧オーガー押し出し
9 | タイヤ | / | / | 前 6.00-14, 後 7.00-16 | 10.00-15 | 14-17.5 | 14-17.5 | 400/55-22.5 | 500/60-22.5
10 | タイヤ数 | 個 | 5 | 2 | 2 | 2 | 2 | 2 | 2
11 | 肥料搬送方式 | / | / | チェーンスクレーパープッシュ | チェーンスクレーパープッシュ | チェーンスクレーパープッシュ | チェーンスクレーパープッシュ | チェーンスクレーパープッシュ | チェーンスクレーパープッシュ
12 | トレッド幅 | mm | 1840 | 1430 | 1570 | 1840 | 2050 | 2050 | 2050
13 | 最大排出高さ | mm | 3500 | 3500 | 3900 | 3900 | 4100 | 4100 | 4500
14 | 上部パイプ回転角度 | ° | 360 | 360 | 360 | 360 | 360 | 360 | 360
15 | 最大積載量 | kg | 2100 | 3000 | 4800 | 6400 | 8000 | 9600 | 16000

使用上の注意

• 1. 操作：操作員は走行、積載・排出、高所でのパイプ回転および昇降の操作に習熟し、油圧・駆動・搬送システムの基本原理を理解してください。
• 2. 安全点検：使用前にタイヤ空気圧、ブレーキ、灯火、オーガーの接続、回転・昇降機構、搬送系の詰まりや漏れを点検してください。
• 3. 積載の注意：積載は均等に行い重心移動を避けてください。定格荷重を超えないようにしてください。
• 4. 排出作業：排出エリアに人や障害物がないことを確認し、オーガーの回転・昇降速度を制御してください。異常時は直ちに停止してください。
• 5. 保守点検：定期的なメンテナンス（オイル交換、エアフィルター清掃、ボルト点検・増し締め）を行い、油圧油の状態と量を確認し、使用後は残材を清掃して腐食や詰まりを防いでください。
• 6. 悪天候時の注意：雨天や湿潤環境で使用後は速やかに清掃し錆を防止してください。強風時の排出は材料の散乱を招くため避けてください。

特長 / 技術仕様

• シリーズ：2Fシリーズ（モデル：2F-3LJY、2F-3SX、2F-6SX、2F-8SX、2F-10SX、2F-12SX、2F-20SX）。
• ホッパー容量：3 m³（三輪）、3 m³（牽引）、6 m³、8 m³、10 m³、12 m³、20 m³。
• 必要馬力：モデルにより35 hp～≥200 hp。
• 散布幅：通常3–12 m、一部モデルは6–12 mまたは特定装置で4–15 m。
• 搬送方式：穀物は油圧オーガー、肥料はチェーンスクレーパープッシュ。
• 散布装置：小型は単板ディスク、大型は二重ディスク。
• 代表的タイヤ：小型は前 6.00-14 & 後 7.00-16、大型は400/55-22.5または500/60-22.5。
• 最大排出高さ：モデルにより3500–4500 mm。
• 上部パイプ回転：適用モデルは360°回転。
• 最大積載量（kg）：2100；3000；4800；6400；8000；9600；16000。
