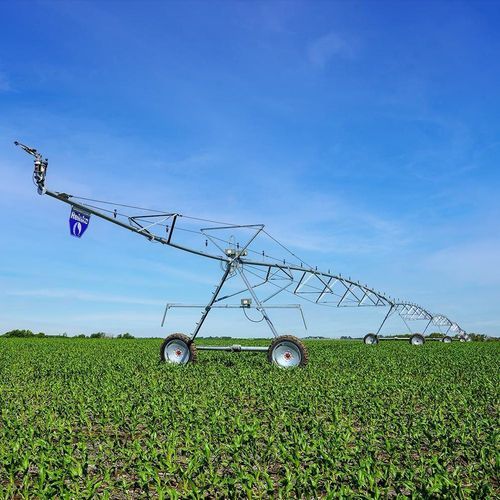

中央灌漑ピボット Electrogator® 3

ホイール式

概要
E3™（Electrogator® 3）は、安定した信頼性のある運転と柔軟な設置を目的としたセンターピボット灌漑システムです。オープンフレーム設計により既存の灌漑システムへのレトロフィットが可能で、C型チャネルの塔脚を基礎として使用します。特許取得の無給油ベアリングは高い保持力と長寿命を提供し、給油を不要にします。

主な特長

• レトロフィットに対応するオープンフレーム設計とC型チャネルトラスの塔脚。
• 日常的なメンテナンスを低減する無給油ベアリング。
• 均一なカプラ間隔により均等な散水とトラッキング改善（30"または60"間隔で選択可）。
• UVからシールを保護し流量を維持するVリングシール。
• ReinLock™トラスシステム（5点式アンチラッキングハブ、単一ボルト固定）によりスパンのクラウンと応力伝達を維持。
• 土質・地形に応じた複数の駆動方式：Three-Wheel Flex、Three-Wheel Ridged、Agri-TRACS™。
• Reinkeのリモートシステムと互換性のある遠隔監視・制御機能。

製品情報 — ピボットセンター
E3のオープンフレーム設計は多くの灌漑構成へのレトロフィットを容易にします。C型チャネル塔脚が堅牢な基礎を提供します。特許取得の無給油ベアリングは高い回転力に耐え、強力な保持力と長期にわたる性能を給油なしで発揮します。

製品情報 — スパン
システム全体での均一なカプラ間隔により、スパンの組合せにかかわらず均一なカバーとトラッキングの改善を実現します。スパンの出口間隔オプション：30"または60"。業界をリードするVリングシールはシール部をUVから保護し、設計流量の維持に寄与します。ReinLock™トラスシステムは5点式アンチラッキングハブと単一ボルトを採用し、スパンのクラウン維持と応力伝達を確保します。

製品情報 — システム末端
エンドブームは倒立トラス設計で柔軟なカバレッジを提供します。ボルト接続のロッドエンドはフィールド要件に合わせたクリアランス調整を可能にします。特許のElectronic Swing Arm Corner（ESAC®）は角部分の灌漑を可能にし、290'や330'などの利用可能な長さで角の被覆を最適化し、過灌水や不足を抑えます。

製品情報 — タワーおよび構造要素
システムにはエンドツーエンド互換のタワースティフナー（3" 熱浸亜鉛鋼管）、作物被害低減のための単脚タワーオプション、ReinLockトラスロッドに対応した改良されたタワートップのフック/レシーバー接合部、長期保証のあるBlue Reinke 10/16 Wheel Gearboxが含まれます。センタードライブギアモーターは高強度鋼、密閉電気コネクション、ヘリカルギア設計を採用し、悪路での堅牢な運転を実現します。

導入・保守について

• 認定ローカルディーラーによるシステム設計および構成支援が利用可能で、圃場形状に合わせた被覆の最適化と灌漑面積の最大化が可能です。
• 工場製システムはディーラーによって納入・据付されます。
• 無給油ベアリングと保護されたVリングシールによりメンテナンスは簡素化されます。定期点検には冬期対策（ウィンタライズ）、機械部品の摩耗点検、タイヤの空気圧・アライメント確認が含まれます。

仕様 / 技術仕様

• ピボットポイント：6", 8"（無給油ベアリング）, 10"
• 最大システム長：2,900'
• パイプ直径：6", 6 5/8"
• パイプ材料：高強度鋼、CN+
• パイプコーティング：ReinCoat®, RedCoat™
• スパン長（パイプにより異なる）：80', 100', 120', 140', 160', 175', 180', 200', 220'
• スパン接続：Hook & Receiver
• スパン出口間隔：30", 60"
• スパン許容勾配：最大23%（スパン長やパフォーマンスキットにより異なる）
• ブーム長：10'〜110'（10'刻み）
• ホイールギア：中程度の耐久性、740シリーズ；Reinke 10/16 WheelGear
• タイヤ：11" x 22.5", 11.2" x 24", 320/85R24, 14.9" x 24", 16.9" x 24", 11.2" x 38", 320/85R38, 13.6" x 38", 380/80R38
• 駆動系オプション：Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™
• タワー高さ：Low-Profile, Standard, Sugargator®, Supergator®
• トラスシステム：ReinLock™ Trussing System
• トラスロッド：5/8", 3/4", 13/16"
• 牽引オプション：Four-Wheel Pivot Mover, Skid Tow, Two-Wheel Kwik Tow, Reverse Tow, Engine Drive（注：一部牽引パッケージでは最大機体長の制限あり）
• ESAC™ Swing Arm Corner：利用可
• Wrap Span：利用可
• Drop Span：利用可
• 注目の耐久項目：V-Ringシール（25年保証）、スパン継手ウォーターホース（Boots）（10年保証）、列挙された材料に対する腐食起因の構造的故障は最大20年カバー；駆動系および各コンポーネントに関する保証の詳細はメーカー仕様を参照。
