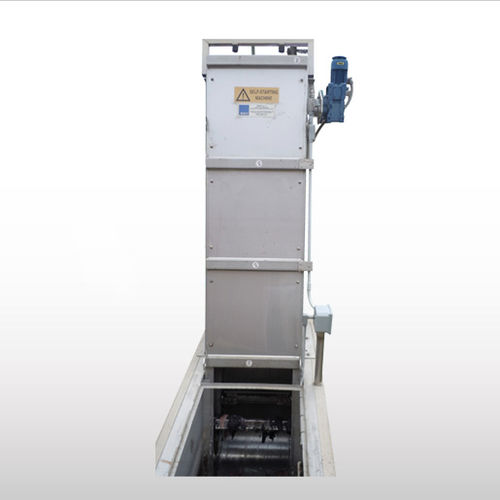

棒スクリーン GVS

細かい機械式縦型

急傾斜機械式バースクリーンGVFは、自治体の下水処理場や工場の廃水処理プラントに於ける中細粒物の掻き出し分離に使用されます。 GVS 機械式スクリーンは、頑強な鉄鋼製フレームと求められる篩い分け効率により変化する多孔板で構成されます。 GVSスクリーンは、汚泥処理にも適したブラシやワイパーを装着しており、自治体の下水処理場や工場の工業用水および廃水における細粒物の掻き出しに使用されます。 機能 廃水は、本機の流入部に当たる棒状のフィルターが配された位置から流れ込み、固形物が多孔板上に残ります。 分離された固形物は、チェーン駆動式のレーキにより、多孔板から掻き出されると同時に、排出部に搬送されます。 搬送物は、ワイパーによりレーキから剥がされ、大型回収箱、コンベヤー、コンパクターなどに投入されます。 特徴 パーフォレーション3mm ~ 6mm スクリーンの高さにより4本以上の清掃レーキを搭載 流路幅: 400 ~ 2,000 mm 傾斜75度 利点 ワイパー、ブレード、及びブラシは、レーキのボルト留め 交換が容易な設計 自己潤滑型の下部ブロンズ製ブッシュを密閉ケースに内蔵 可動部品を持たない下部チェーンガイド 下部へのスプロケットとベアリング使用を回避 整備作業の軽減 (流路からのスクリーンの取り出し不要) オプション 複数のスクリーンの種類と大きさを用意 材質：溶融亜鉛メッキ鋼、SUS304、SUS316 傾斜角は、75度以外にも最大90度（曲管付き）まで用意 複数の電圧、周波数に対応 様々な保護等級のモーターを用意 制御盤
