牽引式ディスクハロー THX-600

5セクション油圧調整付深さ制御

概要

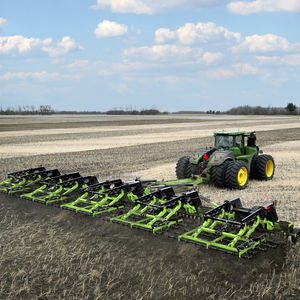

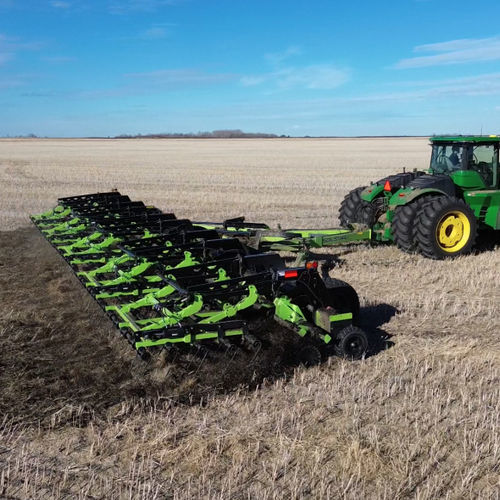

THX-360（36 ft）およびTHX-600（60 ft）は、収穫後の残渣処理と播種前の床整備向けに設計された一列式ディスク＋ハローの耕耘ユニットです。凹型ディスクがわらを切断しチャフを土壌に混合し、その後に続く5バーの重ハローが残渣を刻み、拡散・整地して土壌の加温、浸透性向上、均一な播種床を実現します。

動作原理
20"、10°の凹型ディスク（8.5"間隔）がわらを切断・粉砕し、上層土に残渣を取り込みます。その後の5バー重ハローがディスクから排出された残渣を均等に破砕・分散・整地し、播種前の表面を整えます。

主な特徴

• 20" 10° 凹型ディスクの一列配置（8.5"間隔）
• 残渣を拡散・整地・破砕する5バー重ハロー（スチール爪 5/8" x 26"）
• 四ボルト無給油ハブに取り付けられたディスクと、長寿命で追従性の高いゴム製ねじりシャンク
• スライド式後部深さ調整によるディスクのシングルポイント深さ制御
• 外側の爪に向かって拡大したハロークイルにより作業中の応力を低減
• テンションリンク用油圧ウイングロック（ケーブル不要）と誤作動防止のロックピン
• 剛性と必要な重量を確保する12" x 12" x 3/8" メインフレーム

ハロー圧力オプション
ハローにかかる力はフィールド条件に合わせて選択可能です：

• スプリング調整：上下方向の圧力を増減するための2本の調整用テンションスプリング（下方向のみの圧力調整）
• 手動油圧：ハローアームに取り付けられたシリンダで上下圧力を付与し、ヒッチ上のバルブで手動調整
• 電子油圧：キャブ内モニター付きシリンダでキャブから上下圧力を調整

耐久性と整備性
鋳造ウィングナックルは2.5" ピンとグリス給油可能なスプリングスチールブッシュを使用。ディスクは四ボルトの無給油ハブを採用。ゴム製ねじりシャンクは長寿命で追従性を確保し、メンテナンス時間を短縮します。

仕様

• 作業幅：THX-360 36 ft / THX-600 60 ft
• 輸送幅：15.25 ft
• 輸送高さ：15 ft
• 輸送長さ：THX-360 33.5 ft / THX-600 45 ft
• 重量：THX-360 25,000 lbs / THX-600 34,000 lbs
• ディスク／ハローセクション数：THX-360 3 / THX-600 5
• セクション幅：12 ft
• ディスクサイズ：20" 凹型、幅 2.25"、間隔 8.5"、角度 10°
• ハロー：5バー配置、爪 5/8" x 26"（先端付）、角度調整 35–90°
• タイヤ：560/45 22.5 ラジアル
• ハブ：8ボルト、10,000 lb 定格
• メインブームチュービング：12" x 12" x 3/8"
• 油圧出口数：4
• 安全灯：SMV 標準
• 必要馬力：作業幅1フィート当たり7–9 hp
