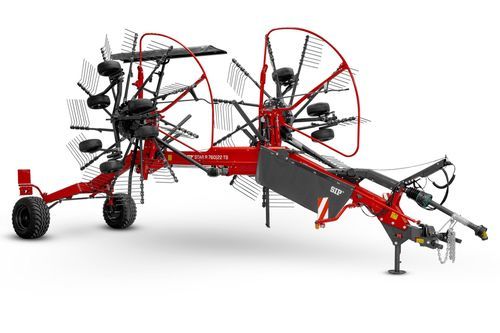

ホイールレーキ STAR R 760|22 TS

サイドデリバリー二重ローター収穫用

概要
SIP特許のウォーキングタンデムアクスルを備えた牽引式2ローターレーキは、滑らかで清潔なレーキ作業を行い、1列または2列のサイドスワス（和束）を形成します。

旋回式連結
2点式ピボットヒッチ Cat. II を備えた運搬フレーム。大きな旋回角155°を確保しています。

堅牢な駆動系
駆動系は広角ジョイントの入力PTOシャフト、2段ギア、統合フリーランクラッチで構成され、機械の停止を滑らかに行います。PTOの角度が小さいため長寿命での運転が可能です。

優れた地面追従性
ロータの3Dマウントにより優れた地面追従性を実現。作業高さは機械的に調整し、目盛りで確認できます。軟弱地向けに機械式スプリングリリーフも利用可能です。

スワスカーテン
後部の機械式スワスカーテンで、スワス幅を0.6～1.35 mに調整可能。カーテン使用時はスプリングによりロータの安定性が向上します。油圧折りたたみはオプションです。

追加スワスカーテン
STAR R 760|22 TS は前方ロータに追加スワスカーテン（オプション）を装着することで二列のスワスを形成できます。

作業幅調整
STAR R 760|22 TS は作業幅を6.38 m（単一スワス）から7.6 m（2スワス）へ油圧で調整可能。STAR R 640|22 TSは固定で単一スワス形成用です。

ロータシャシー
タンデムシャシーと3Dロータマウントの組合せで不整地でも優れた追従性を発揮します。前部タンデム／後部単輪のシャシー仕様もあります。

スワス上の通過性
運搬フレームの高い後軸により、スワス上通過時のクリアランスを確保。左輪に標準で重りを装着し、傾斜地での安定性を高めています。

油圧システム
油圧接続の収納が容易。STAR R 760|22 TS：ロータ昇降と作業幅調整用に1x 単動 (1SA) と 1x 複動 (1DA)。STAR R 640|22 TS：ロータ昇降用に1x 単動 (1SA)。

輸送性
輸送幅2.5 mで機動性が高く輸送しやすい設計。スプリングティンアーム装着時でも高さは4 mを超えません。

標準装備

• ヒッチ：2点式ピボット連結 Cat. II を備えた運搬フレーム
• 作業幅調整：油圧式
• 作業高さ調整：機械式
• 油圧接続：1x 単動 (1SA)、1x 複動 (1DA)
• ロータ昇降：油圧式
• スワスカーテン：機械式 - 後部

比較 / 表
製品名 | STAR R 760|22 TS | STAR R 640|22 TS
作業幅 - 単一スワス | 6.38 | 6.38
作業幅 - 二列スワス | 7.6 |
スワス幅 - 単一スワス | 0.6 | 0.6
スワス幅 - 二列スワス | 1.1 |
1アーム当たりダブルスプリングティン数 | 4 | 4
ロータ直径 | 3.15 m | 3.15 m
PTO回転数 | 540 | 540
推奨PTO回転数 | 400-500 | 400-500
必要出力 | 40/55 | 40/55
処理能力 | 約10 ha/h | 約10 ha/h
輸送幅 | 2.5 m | 2.5 m
輸送高さ（アーム装着） | 3.99 m | 3.99 m
輸送高さ（アーム取外し） | 3.2 m | 3.2 m
輸送長さ | 8.2 m | 8.2 m

仕様 / 技術データ

• 作業幅（単一スワス）：6.38 m
• 作業幅（2列スワス）：7.6 m
• スワス幅（単一スワス）：0.6 m
• スワス幅（2列スワス）：1.1 m
• 1アーム当たりダブルスプリングティン数：4
• ロータ直径：3.15 m
• PTO回転数：540 rpm
• 推奨PTO回転数：400-500 rpm
• 必要出力：40/55 kW
• 処理能力：約10 ha/h
• 輸送幅：2.5 m
• 輸送高さ（アーム装着）：3.99 m
• 輸送高さ（アーム取外し）：3.2 m
• 輸送長さ：8.2 m
