牽引式テッダー XT series

ゲージホイール油圧調整付折りたたみ式

概要

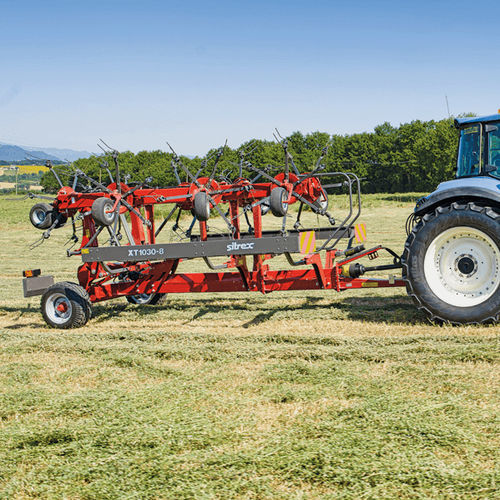

牽引式テッダー XT 1030-8 は、圃場での生産性を最大化し、飼料品質を保持するために設計された農業用テッダーです。作業幅は10.3 mで、広い面積を迅速にカバーします。独立可動のローター、可変入射角、機械式の爪高さ調整により、地形や作物条件に合わせてローターが追従し、均一な散布とスワスの保護を実現し、整列や収穫作業を効率化します。

油圧と操作
直感的な油圧システムは、ローターの折りたたみ・展開を精密に制御します。ローターの折りたたみはトラクタの油圧配管から操作でき、輸送時の高さを低減できます。油圧回路は複動と単動のラインを備え、作業モードと輸送モードの切替を容易にします。

主な機能

• 各ローターが独立して揺動し、作物と一定の接触を保って作業幅全体に均一な散布を行います。
• トラクタ操作による油圧式ローター折りたたみで輸送時の寸法を縮小し、道路走行を安全にします。
• スワス通過機能は全ローターを同時に持ち上げ、田んぼ端の作業を迅速化し不純物の混入を防ぎます。
• 手元のクランクによる機械式爪高さ調整はミリ単位の精度で地形や飼料種類に適応します。
• 中央の2ローターはツインホイールを備え、接地支持を広げ荷重分布を安定させます。
• 入射角はプリセット位置で調整可能で、様々な作物・作業条件に対応します。
• 輸送台車の車輪は触覚車輪として機能し、爪を導いて地形の輪郭に能動的に追従します。

仕様（表）
仕様 | XT 780-6 | XT 1030-8
作業幅 [m (ft)] | 7.8 (25'') | 10.3 (33'8'')
輸送幅 [m (ft)] | 3 (10') | 3 (10')
輸送長さ [m (ft)] | 5 (15'') | 6.2 (20'3'')
輸送高さ [m (ft)] | 2.8 (9'2'') | 2.8 (9'2'')
ローター数 | 6 | 8
ローター直径 [m (ft)] | 1.74 (5'7'') | 1.74 (5'7'')
タイヤサイズ | 2 x (340/55-16) / 10 x (16x6,5-8) | 2 x (340/55-16) / 10 x (16x6,5-8)
重量 [kg (lbs)] | 1900 (4190) | 2360 (5200)
最低必要出力 | 50 HP | 50 HP
必要油圧接続 | 1 - 単動, 2 - 複動 | 1 - 単動, 2 - 複動
爪高さ調整 | 機械式 | 機械式
排出角度 | 2つのプリセット傾斜 | 2つのプリセット傾斜
田端でのローター上げ | 油圧式 | 油圧式

特徴 / 技術データ

• 型式: XT 1030-8
• 作業幅: 10.3 m (33'8'')
• 輸送幅: 3 m (10')
• 輸送長さ: 6.2 m (20'3'')
• 輸送高さ: 2.8 m (9'2'')
• ローター数: 8
• ローター直径: 1.74 m (5'7'')
• タイヤ: 2 x (340/55-16) および 10 x (16x6,5-8)
• 重量: 2360 kg (5200 lbs)
• 最低必要出力: 50 HP
• 油圧: 単動1系統および複動2系統が必要
• 爪高さ調整: ミリ単位の精度を確保する機械式クランク
• 排出角度: 2つのプリセット位置
• 田端でのローター上げ: 油圧式
