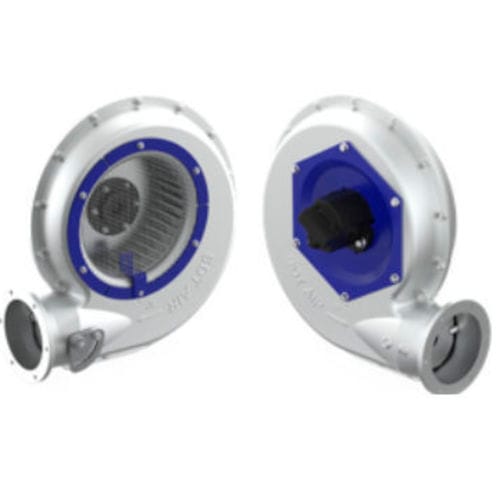

噴霧器扇風機 QBLAD

空気循環用遠心高圧

概要
農業機械向けに設計されたカスタマイズ可能な高性能遠心ファンキット。気流を安定かつ精密に供給し、空気式播種機などでの均一な供給を実現します。耐久性の高いアルミニウム部品で製造され、長寿命と低消費電力を提供します。

QBLシリーズ
アルミ鋳造ハウジングと前方曲線羽根（前向き羽根）を備えた高圧単吸式遠心ファン。耐久性と信頼性のある性能を提供するよう設計されています。油圧モーターやPTO（動力取出し）接続など、複数の駆動結合方式に対応可能です。

QBLAD
モーターをインペラーに直接結合する直結型キット。アルミ鋳造ハウジング、前方曲線羽根は高強度アルミ板製。モーターとインペラーは5 mm鋼製支持盤で接続。仕上げは190°Cで重合させたポリエステル樹脂塗装。組立済で出荷され、誘導式回転計用取付口 M12 を含みます。

QBLST
プーリー駆動のキット。アルミ製ハウジングの高圧遠心ファン。伝動比は最大1:1.6、最大6000 rpm、構成により最大18 kWまで対応。出口は4\"、6\"、8\"を用意。ハウジング、保護グリル、インペラー、伝動系を組立済で出荷します。

QBLTI
機械式一体結合のキット。アルミ鋳造ハウジングと前方曲線羽根を備えた高圧単吸式遠心ファン。高耐久ベアリングと5 mm鋼製支持盤によりモーターと伝動系を直接結合。仕上げは190°Cで重合させたポリエステル樹脂塗装。誘導式回転計用取付口 M12 / M18 を備えます。

QBLTP
市場標準または特殊プーリーへの伝動用機械式結合キット。アルミ鋳造ハウジングと前方曲線羽根を備えた高圧単吸式遠心ファン。インペラーは5 mm鋼製支持盤で支持。仕上げは190°Cで重合させたポリエステル樹脂塗装。各種構成やオプションに対応し、組立済で出荷、誘導式回転計用取付口 M12 / M18 を備えます。

主な特長

• 多様な構成でカスタマイズ可能
• 高い機械的強度と動的バランス
• Taper‑lock によるモーター直結インペラー結合
• 出口サイズ：4\"、6\"、8\"
• 回転方向：時計回り (RD) / 反時計回り (LG)
• 高圧および高風量
• 耐久性に優れる構造
• 高強度アルミ板製の前方曲線インペラー、動的にバランス調整済
• 誘導式回転計 M12 / M18 に対応

用途

• 空気式播種機
• 噴霧機
• ネブライザー
• 穀物選別機
• 固体・液体投与装置
• エアキャノン
• 散布機
• 肥料散布機
• サイロ
• 乾燥機

仕様 / 技術データ

• ハウジング：アルミ鋳造
• インペラー：高強度アルミ板製の前方曲線羽根
• 結合方式：モーター直結、ベルト伝動、統合機械結合、油圧モーターまたはPTO接続
• ベルト伝動：比率最大1:1.6；最大6000 rpm、最大18 kW（構成により）
• インペラー支持：5 mm 鋼製支持盤
• 仕上げ：190°Cで重合したポリエステル樹脂
• 出口サイズ：4\"、6\"、8\"
• 回転方向：時計回り (RD) / 反時計回り (LG)
• 該当モデルには誘導式回転計取付口（M12 / M18）を装備
• 標準構成で組立済出荷：ハウジング、保護グリル、インペラー、伝動系（該当する場合）
