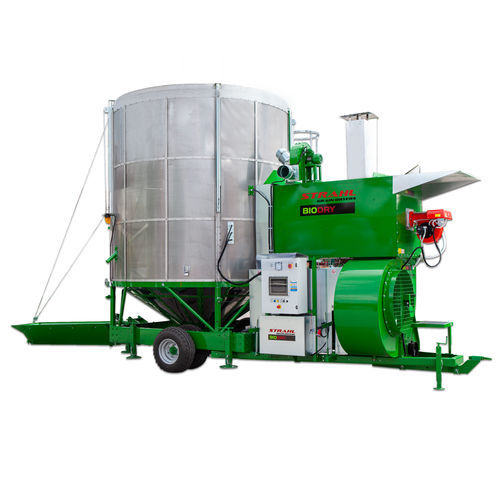

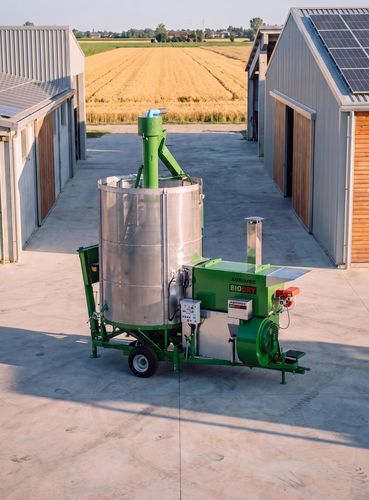

穀物用乾燥機 BIO DRY ES 900

シリアル種子水稲用

製品概要
BIODRYは、Strahlの穀物、豆類、種子向け移動式乾燥機シリーズで、クリーンで保護された乾燥空気を必要とする用途に適しています。有機農業チェーンや品質とトレーサビリティを重視する現場に対応します。ステンレス製熱交換器により燃焼用空気と製品に接触する乾燥空気を完全に分離し、汚染リスクを低減して官能特性を保護します。コンパクトで高効率なボイラーは大気排出と熱損失を抑え、より持続可能でコスト効率の高い乾燥プロセスを実現します。

主な利点

• クリーンな乾燥空気 — 燃焼空気は製品に接触する乾燥空気から隔離され、有機生産の要件に適合します。
• エネルギー回収 — 大型ステンレス熱交換器が熱回収を最大化し、同等能力での燃料消費を低減します。
• 製品の均一性 — 内部の連続的な循環により均一な乾燥を実現し、品質と保存性を向上させます。
• 乾燥時間の短縮 — 高い熱交換面積により品質を損なわずに迅速な乾燥が可能です。

主要コンポーネント（ビジュアライザー）

• 荷受ホッパー — 乾燥対象の投入と異物の分離を可能にします。
• 中央スクリュー（オーガー） — 製品を上部へ搬送し、乾燥領域へ再導入し排出を容易にします。
• 旋回排出 — 乾燥製品は重力排出、または傾斜がない場合は電動オーガーで排出できます。
• 熱交換器 — 燃焼用空気と製品に接触する乾燥空気を完全に分離します。
• 送風機 — 外気を吸入して予熱された炉を通し、乾燥ドーム内へ送風して含水率を低下させます。
• 排出クリーナー — 落下排出機構で不純物を除去します。
• 電気制御盤（自動/手動） — 乾燥機の全運転プロセスを集中管理します。
• 駆動方式（PTOおよび/または電動） — 作業条件に応じてPTO（プロペラシャフト）、電動または混合駆動が選択可能です。
• 温度センサー — 乾燥中の製品温度を測定・監視します。

モデルと技術表
幅 2.25 m
Model | 容量 m³ | PTO 出力 HP (kW) | 電動出力 kW | 図面
ES 400 | 8 | 30 (22) | 17 | 図面あり
ES 500 | 10 | 35 (26) | 17.5 | 図面あり

幅 2.55 m
Model | 容量 m³ | PTO 出力 HP (kW) | 電動出力 kW | 図面
ES 600 | 11.5 | 40 (30) | 21 | 図面あり
ES 900 | 15 | 45 (34) | 25 | 図面あり
ES 1000 | 17 | 50 (37) | 27 | 図面あり
ES 1150 | 19 | 55 (41) | 31 | 図面あり

幅 3.2 m
Model | 容量 m³ | PTO 出力 HP (kW) | 電動出力 kW | 図面
ES 1350 | 21 | 65 (49) | 37 | 図面あり
ES 1550 | 28.5 | 70 (52) | 39 | 図面あり
ES 1750 | 32 | 75 (56) | 42 | 図面あり

幅 4 m
Model | 容量 m³ | PTO 出力 HP (kW) | 電動出力 kW | 図面
ES 2250 | 44 | 100 (75) | 54 | 図面あり
ES 2550 | 52 | 100 (75) | 55 | 図面あり
ES 2650 | 58 | 110 (82) | 57 | 図面あり
ES 3150 | 64 | 150 (112) | 85 | 図面あり
ES 3550 | 75 | 150 (112) | 85 | 図面あり
ES 3750 | 100 | 150 (112) | 85 | 図面あり

技術仕様

• 用途：穀物、豆類、種子の乾燥。有機生産チェーンに適合。
• 乾燥方式：間接燃焼式、ステンレス熱交換器により燃焼空気と乾燥空気を分離。
• ボイラー：コンパクトで効率的、排出と熱損失を抑制。
• エネルギー回収：大面積の熱交換により熱回収を最大化し燃料消費を低減。
• 製品取り扱い：内部の連続移動、中央オーガー、荷受ホッパー、旋回排出。重力またはオーガー排出に対応。
• 清掃：排出クリーナーで不純物を除去。
• 制御：電気制御盤（自動/手動）による集中管理。
• 駆動：PTO、電動または混合。
• 計装：乾燥中の温度監視用センサーを装備。
• ラインナップ：ES 400〜ES 3750、容量 8〜100 m³、対応するPTO/電動出力を用意。
