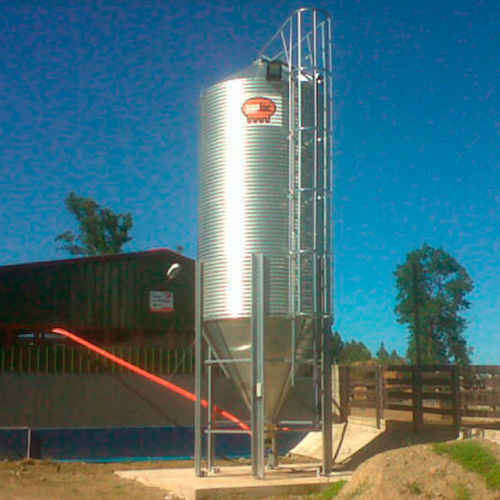

動物飼料用サイロ

溶融亜鉛メッキ鋼製ホッパー屋外用

製品概要
農場向けに設計されたモジュラー式飼料サイロ。家畜用飼料の効率的な保管と制御された排出を目的とし、プロジェクト要件に応じて直径やホッパーを構成可能。構造計算はEurocodeまたは同等規格に準拠して提供可能です。

用途と適応性
配合飼料、穀物、濃厚飼料のバルク保管に適し、農場や畜舎で使用されます。設置場所に合わせた容量・排出方式の選定が可能です。

主な特長

• 使用可能直径: 1.8 m、2.10 m、2.55 m、2.75 m、3.2 m、3.8 m
• 容量: 4 m³～86 m³
• 主要鋼種: S450GD（本体）、屋根・カバー部は S280GD 等
• 溶融亜鉛めっき: 標準 Z600 g/m²、特定部位は HDG オプション

標準部品と屋根
標準構成は、トラペゾイダル屋根セクター、セミオートカバー、充填口（ローディングカラー）、ホッパーセクター、ボディシート（ビロラ）、下部支持構造、オメガ型脚および必要な補強材を含みます。

設計と技術的注意点

• 下部のリブと補強接合により構造的性能を確保
• 組立精度を高める成形端部を持つ精密製造セクター
• 標準屋根勾配: 30º（トラペゾイダルセクター）
• 気体充填用の圧力シールオプションにより粉塵の飛散を抑制

投入・排出オプション
空気搬送（空気輸送）システム、充填口、45º/60º/67º のホッパー勾配、排出口やゲート（手動、電動、空気式、二重作動）で構成可能。側方排出、スクイープオーガー、搬送構造などのオプションあり。

付属品および追加システム

• 屋根手すり・通路、セミオートカバー、充填口
• レベル表示器・センサー（ロータリー、ペンデュラム、静電容量式）、通気・送風システム（ファン、ベント、ダクト）
• ホッパーエアレーション、アクセスラダー・プラットフォーム、アンカリングおよびボルト処理オプション（ZiNi、HDG）
• 分配・供給機器: フレックスオーガー、チェーンシステム、分配ヘッド等

表示部品

• トラペゾイダル屋根セクター（鋼材）
• 充填口（DC04；HDG めっき）
• セミオートカバー（S280GD；Z600；代表厚さ e = 2 mm）
• ホッパーセクター（45º / 60º / 67º）；例: 排出口 Ø 445 mm、高さ 900 mm
• ビロラ / ボディシート（S450GD；Z600；代表厚さ e = 0.8–1 mm）
• 下部支持構造および脚（オメガプロファイル脚；冷間成形 U 製の補強；アンカープレート）

注意
設計、板厚、処理は選択するモデル・容量により変わります。構造計算は Eurocode EN または現地規格に合わせて作成可能です。

技術仕様

• 素材（シリンダー / セクター）: 鋼 S450GD (EN 10346:2015)
• 亜鉛めっき: Z600 (EN 10346:2015 に準拠)
• 引張強さ（例）: 510 N/mm² (S450GD)
• 降伏点（例）: 450 N/mm² (S450GD)
• シリンダー板厚例: e = 1 mm（代表）；ビロラ e = 0.8–1 mm
• 屋根セクター例: S450GD / S280GD；屋根勾配 30º
• 充填口材質: DC04 (EN 10039)；HDG めっき；厚さ e = 3 mm（例）
• セミオートカバー: S280GD；Z600；厚さ e = 2 mm
• ホッパー勾配: 45º、60º、67º
• 利用可能直径: 1.8 m、2.10 m、2.55 m、2.75 m、3.2 m、3.8 m
• 容量範囲: 4 m³ ～ 86 m³
• ボルト・仕上げ: 熱間亜鉛めっき固定；オプション ZiNi；標準ボルト等級 8.8
• オプション: エアレーション、レベルセンサー、アンチアバランチ、温度監視用 ATEX オプション
