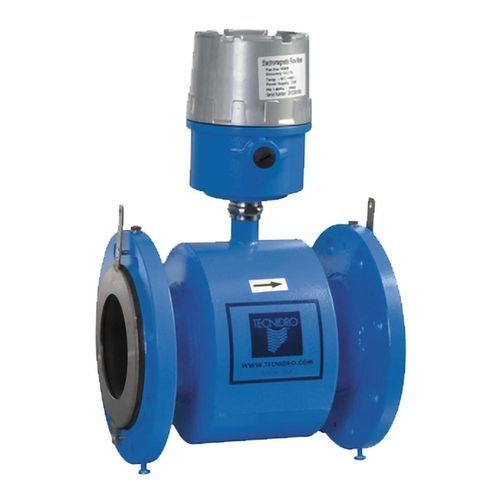

電磁式流量計 SEA-RD

灌漑水用デジタル ディスプレイ

電磁式流量計 SEA-RD は、電磁式計測技術を用いて導電性液体の総積算量および瞬時流量を測定するために設計されています。計測部は流路内に機械的要素を含まず、非常に低流量でも高精度な測定を行い、粒子による閉塞リスクを低減します。

主な特徴

• 容積および流量の信頼性の高い測定を実現する電磁式計測原理。
• 流路内に可動部がないため、非常に低流量での精度が確保されます。
• 機械部品が流体に接触しないため、閉塞リスクが低く長寿命。
• プロセス水や特殊流体に対応するための内部コーティングを適用可能。
• 幅広い口径範囲 DN50〜DN2000、異なる電源電圧での提供が可能。

技術仕様

• 測定量：総積算量および瞬時流量。
• 測定原理：電磁式（流路内で非接触測定）。
• 流路：機械的要素を含まない（流体中にローター/インペラなし）。
• 電極材料：AISI 316L。
• 流体温度：-25°C〜+80°C（高温は要相談）。
• 精度等級：0.5％。
• 保護等級：IP65（IP66またはIP68はオプション）。
• 周囲温度：-10°C〜+60°C。
• フランジ穴加工規格：ISO PN16、PN10、ANSI150（他のフランジは要相談）。
• 出力：RS485およびパルス（他の出力は要相談）。
• パルス出力可変：1パルスあたり0.001〜1000 L。
• 電子ユニットとLCD表示は分離式；電子ユニットと流量計の標準距離：5 m（他の距離は要相談）。

標準耐圧

• DN50～DN150：PN16
• DN200～DN500：PN10
• DN600～DN2000：PN6

設置距離

• 直管長（最小）：上流側 5DN；下流側 3DN。

ドキュメント

• 技術資料（PDF）あり。
