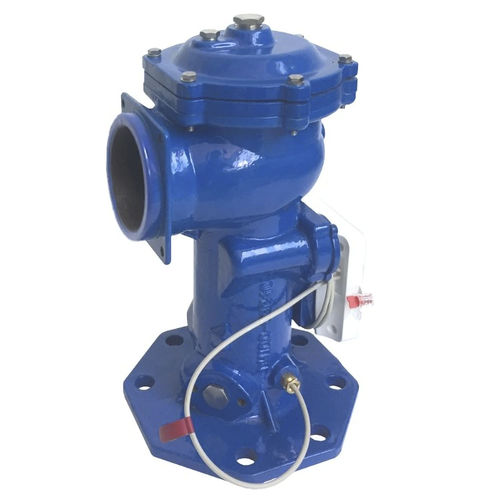

鋳鉄製灌漑用液体比重計 U2C series

製品概要
Hydroval U2C 超音波ダブルチャンバー水道メーター（IDROMEMBRANA®シリーズ）は、灌漑（農業用）および園芸用途向けに設計されたダイアフラム自動油圧式の水量計です。瞬時流量と総量を計測するパルス出力付きの超音波式流量計を内蔵し、低圧下での作動とメンテナンス低減を実現します。

主な利点

• 灌漑ネットワークでの簡易設置
• 非侵襲の超音波測定によりメンテナンスを低減
• 屋外使用での長寿命
• 農業システムに適したコスト対性能のバランス

動作原理

• 開閉および主流量の調整は配管内の水圧により行われ（外部電源不要）
• 油圧制御回路により主流量に対する自動制御・調整が行われる
• 弁は弾性かつ防水のダイアフラムの動きで流量を調整し、弁座に適合して気密性を確保する

設計と耐久性
ダイアフラムの形状と鋳鉄製本体の高い流体力学的プロファイルにより、他の弁型式と比較して通水量が増え、圧力損失が低減されます。ダイアフラムによる閉止は、流路に固形物があっても通過を妨げない自由断面を提供します。内部および外部の表面は腐食対策のため特殊なエポキシポリエステル塗装で保護されています。基本ボディには灌漑システムの運用条件に合わせた複数の制御オプションを装備できます。

技術仕様

• 製品: Hydroval U2C — 超音波ダブルチャンバー水道メーター
• 製品ライン: IDROMEMBRANA®
• 弁種 / 技術名称: Diaphragm Automatic Hydraulic
• 本体材質: 鋳鉄 (GGG40 / EN-GJS-400)
• カバー・シャッター: GGG40 (EN-GJS-400)
• 操作軸: AISI 304
• ダイアフラム: NR 60 Sh 強化（他の配合は別途対応）
• シール: Vulkolan（他の配合は別途対応）
• 最大許容圧力: 16 bar
• 不正操作防止制限装置内蔵
• 超音波カウンターモデル: UWM Ultrasonic
  • レンジ比 R80
  • 分解能 0.01 m3
  • パルス出力 0.001 – 1 m3 毎
  • 8桁電子ディスプレイ
• 制御オプション: リモート油圧制御；電気ソレノイド制御；圧力低減；圧力保持；圧力解放；上記の組合せ
• 想定用途: 農業用灌漑および園芸
• ドキュメント: 技術データシート（PDF）
• 規格: ISO 16399:2014 準拠
