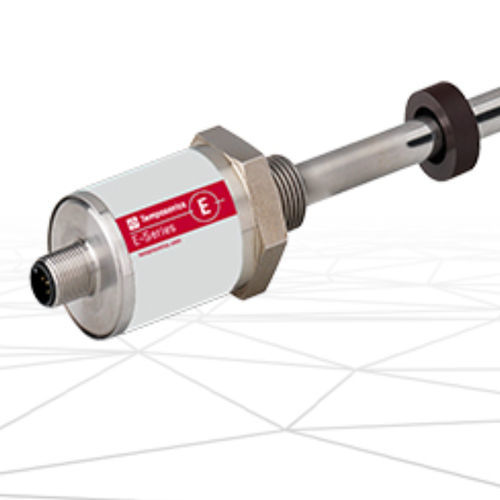

リニア位置センサー EH

非接触式

Temposonics® Eシリーズ EH位置センサーは、シリンダー内アプリケーション用に設計されたコンパクトなロッドを備え、産業用位置検出のための堅牢で多用途なソリューションを提供します。

主な特徴

• 耐久性と耐腐食性を高めるためにステンレス鋼1.4404（AISI 316L）で利用可能。
• 最大8個の磁石を使用したマルチポジション測定をサポートし、複雑なシステムでの高度な位置追跡を可能にします。
• アナログ、CANbus、IO-Link、SSI、Start/Stopを含む複数の出力オプションがあり、幅広い制御システムとの互換性を確保します。

技術仕様

• 出力タイプ：アナログ、Start/Stop、SSI、CANopen、IO-Link
• ストローク長：50…2540 mm（2…100インチ）
• 解像度：
  • アナログ：無限
  • Start/Stop：コントローラー依存
  • SSI：20 µm
  • CANopen：10 µm
  • IO-Link：5 µm
• マルチポジション機能：
  • アナログ：2ポジション
  • Start/Stop：2ポジション
  • SSI：-
  • CANopen：2ポジション
  • IO-Link：8ポジション
• ステータス：アクティブ - 製品は積極的にプロモートされ、サポートされています。

利用可能なドキュメント

• 各出力タイプ（アナログ、Start/Stop、SSI、CANopen、IO-Link）のデータシートと操作マニュアル
• 統合と設計のための3Dモデルのダウンロード
• ケーブルアウトレット構成のための追加ドキュメント

認証と承認

• CE
• UL/cUL
• EAC
• UKCA

特性 / 技術仕様

• 製品タイプ：産業用位置センサー
• シリーズ：E-Series
• モデル：EH
• 材料：ステンレス鋼1.4404（AISI 316L）
• 測定：マルチポジション（最大8個の磁石）
• 出力オプション：アナログ、CANbus、IO-Link、SSI、Start/Stop
• ストローク長範囲：50から2540 mm（2から100インチ）
• 解像度：最大5 µm（出力タイプによる）
• ステータス：アクティブ
