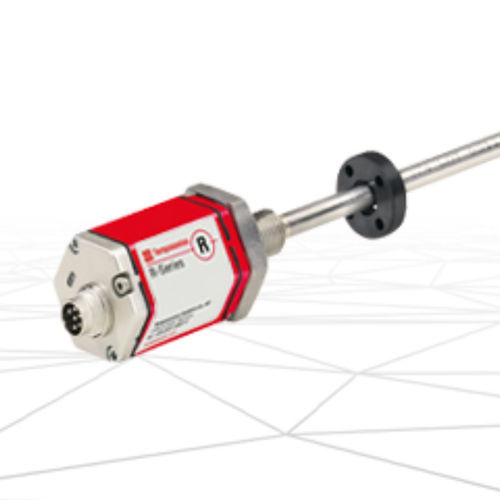

リニア位置センサー RH

非接触式

Temposonics® R-Series RHは、要求の厳しいアプリケーション向けに設計された高性能ロッド位置センサーです。これらのセンサーはシリンダー内アプリケーションに最適で、センサー要素と電子機器を油圧回路を中断することなく簡単に交換できます。最大20個の磁石によるマルチポジション測定をサポートし、センサーの状態と診断のためのLEDを備えています。出力オプションにはCANbus、Profibus、DeviceNetが含まれます。

主な特徴

• シリンダー内アプリケーションでは、センサー要素と電子機器を油圧回路を中断することなく簡単に交換できます
• 最大20個の磁石によるマルチポジション測定
• センサーの状態と診断のためのLED
• 出力: CANbus、Profibus、DeviceNet

仕様

• Profibus出力: ストローク長 25…7620 mm (1…300 in.)、解像度 1 µm、マルチポジション: 最大20ポジション、ステータス: アクティブ
• CANbus出力: ストローク長 25…7620 mm (1…300 in.)、解像度 2 µm、マルチポジション: 最大20ポジション、ステータス: アクティブ
• DeviceNet出力: ストローク長 25…7620 mm (1…300 in.)、解像度 2 µm、マルチポジション: -、ステータス: アクティブ
• アナログ、PROFINET、EtherCAT®、POWERLINK、EtherNet/IP™、SSI: 廃止（新しい代替品あり）

認証

• CE
• UL/CUL
• EAC

ドキュメント

• Profibus、CANbus、DeviceNet、アナログ出力用のデータシートと操作マニュアルが利用可能

特性 / 技術仕様

• 製品タイプ: ロッド位置センサー
• 用途: 要求の厳しい産業環境、シリンダー内使用
• 交換可能なセンサー要素と電子機器
• マルチポジション測定: 最大20個の磁石
• LED診断
• 出力オプション: CANbus、Profibus、DeviceNet
• ストローク長: 25…7620 mm (1…300 in.)
• 解像度: 1 µm (Profibus)、2 µm (CANbus、DeviceNet)
• ステータス: アクティブ（主要出力用）、廃止（いくつかのレガシー出力用）
