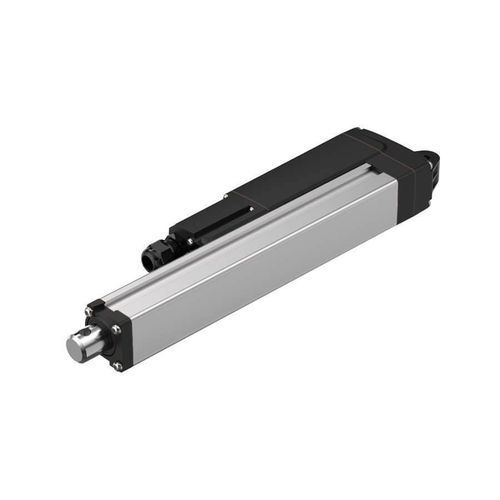

トラクター用アクチュエータ MA4

農作業車用噴霧器コンバイン用

製品概要 TiMOTIONのMA4シリーズは、狭い設置スペースや過酷な環境での使用を想定したコンパクトな電動リニアアクチュエータです。MA4-N（Normal）、MA4-T（T-Smart：埋め込みPCBA搭載）およびMA4-S（Small）をラインナップし、MA4-Sは特定ストローク条件下で縮長を約70%短縮でき、極めて狭い設置に適します。

主な特長

• 最大荷重：2,500 N（押し/引き）
• ストローク範囲：25–1000 mm
• 速度：無負荷時最大43.1 mm/s；定格負荷時5.1 mm/s（構成に依存）
• 縮長目安：≥ 215 mm（MA4-N/-T）；≥ 152 mm（MA4-S）※オプションにより変動
• 保護等級：IP69K（静止時）
• 電圧：12/24 V DC（サーマルスイッチオプションあり）
• 動作温度：-40 °C ～ +85 °C（フル性能は通常 +5 °C ～ +45 °C）
• 出力/フィードバック：機械式ポテンショメータ、ホールセンサ ×2、T-Smart用埋め込みPCBA出力
• 通信プロトコル：SAE J1939、Modbus RTU（T-Smart/BUSオプション時）

バリエーションとオプション MA4-N（Normal）、MA4-T（T-Smart）、MA4-S（Small）。ケーブル出口・コネクタ種類（例：T = 1+1：ケーブルグランド + Molex 6P）、手動駆動、サーマルスイッチ、各種リミットスイッチ、BUS制御などのオプションが利用可能です。

寸法とコネクタ（注記） 縮長および外形寸法はストローク、端部取付、ケーブル／コネクタ構成により変わります。正確な寸法は製品図面を参照してください。図面上のT = 1+1はケーブルグランド付きのケーブル1本＋Molex 6Pコネクタを示します。

用途

• 農業機械：コンバイン、トラクタ、スプレーヤー、ベーラー
• 産業用車両・装置：AGV/AMR、物流・搬送機器
• 芝刈機や屋外機器
• コンパクトで防水性の必要な商業・産業用途

仕様（技術データ）

• シリーズ：MA4（MA4-N, MA4-T, MA4-S）
• 最大推/引力：最大 2,500 N
• ストローク：25–1000 mm
• 速度：無負荷 43.1 mm/s；定格負荷時 5.1 mm/s
• 縮長目安：≥152–215 mm（バージョン/オプションに依存）
• 保護等級：IP69K（静止時）
• 電圧：12/24 V DC
• 動作温度：-40 °C ～ +85 °C
• フィードバック・プロトコル：ポテンショメータ、ホールセンサ、T-Smart出力；SAE J1939、Modbus RTU
