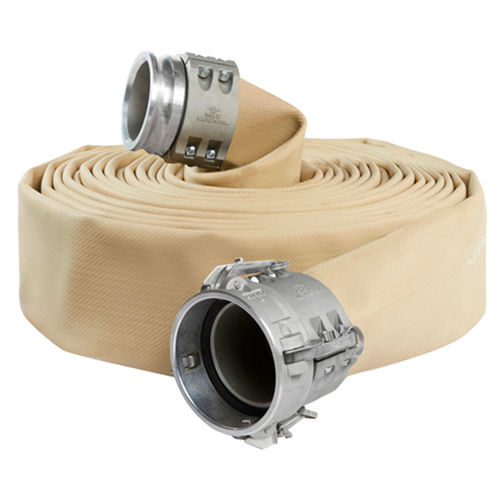

フレキシブルホ－ス Oroflex Oil供給用吐出ポリウレタン製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- フレキシブル
- 応用
- 吐出, 供給用
- 素材
- ポリウレタン製
- その他の特徴
- 皿, 編込み
- 直径
最大: 15.2 cm
(5.98 in)最少: 5.2 cm
(2.05 in)- 長さ
100 m, 200 m
(328'01" , 656'02" )
詳細
製品種別
押出しTPU製 平形 燃料・オイル排出用ホース。
主な特長
用途
製油所、海事・オフショア、化学プラント、軍事施設での燃料・オイル排出に推奨。船舶→陸上の荷卸し、船舶間給油、バルク燃料の積卸し、タンク間移送、航空機給油、汽水・海水移送、家庭用燃料配達など。
構造
円編みした100%高強力合成糸にTPUを織目から押出して完全に封入した一体構造（接着剤不使用）。4本の電気導体をポリエステルの編組で保護して帯電を抑制。防食・付着を抑え、耐摩耗・耐切創性に優れる。取り扱い、保管、輸送が容易。最大伸び2%、最大膨張10%。
ライニング特性
耐摩耗性
TPUは実務条件下で高い耐摩耗性を示し、摩耗が主因となる用途での寿命延長に寄与します。
使用温度範囲
-58ºF（-50ºC）〜150ºF（65ºC）、ピークで175ºF（80ºC）まで。より高温・低温用の特注仕様あり。
オゾン耐性
オゾンによるひび割れの目視痕なし。耐候性・耐UV性に優れる。
耐薬品性
海水や多くの化学物質、炭化水素、オイル、グリースによる汚染が短期・長期の性能に影響を与えません。耐薬品性表や特定用途向けのデータは要請に応じて提供可能です。
継手
購入者の指定により供給：Camlock、Victaulic、Storz 等。燃料移送時は導電性継手に接続し適切に接地すること。ホース内編み込みの4本の導体を継手に確実に接続してください。
物理特性
品番 | 呼内径（mm / inch） | 壁厚（mm / inch） | 使用圧力（bar / psi） | 破裂圧力（bar / psi） | 引張強度（kg / lb） | 公称重量（kg/m / lb/ft）
F558504A | 52 mm / 2" | 1.9 mm / 0.08" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.39 kg/m / 0.26 lb/ft
F558506A | 65 mm / 2 1/2" | 2.2 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.52 kg/m / 0.35 lb/ft
F558509A | 76 mm / 3" | 2.3 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 7,400 kg / 16,000 lb | 0.64 kg/m / 0.43 lb/ft
F558511A | 90 mm / 3 1/2" | 2.6 mm / 0.10" | 10.5 bar / 150 psi | 42 bar / 600 psi | 6,800 kg / 15,000 lb | 0.85 kg/m / 0.57 lb/ft
F558510A | 102 mm / 4" | 2.7 mm / 0.11" | 10.5 bar / 150 psi | 42 bar / 600 psi | 9,400 kg / 20,000 lb | 1.00 kg/m / 0.67 lb/ft
F558512A | 152 mm / 6" | 3.2 mm / 0.13" | 10.5 bar / 150 psi | 42 bar / 600 psi | 17,700 kg / 39,000 lb | 1.75 kg/m / 1.1 lb/ft
* 燃料油に対する最大使用圧は安全係数4:1で表示。アセンブリの最大使用圧はホースまたは継手のうち低い方で決定されます。
OROFLEX OILホースは最小発注数量での供給です。継手との適正取付のため、実際の直径が名目と若干異なる場合があります。
技術仕様 / 特性
押出しTPU製 平形 燃料・オイル排出用ホース。
主な特長
- 燃料およびオイルの輸送・排出用に設計
- UV・オゾン暴露に耐える柔軟で漏れのないTPU構造
- 帯電防止：本体に4本の接地導体を編み込んだ構造
- 2"、3"、4"、6"のサイズはMIL-PRF-370 type Cに適合（選択サイズ）
用途
製油所、海事・オフショア、化学プラント、軍事施設での燃料・オイル排出に推奨。船舶→陸上の荷卸し、船舶間給油、バルク燃料の積卸し、タンク間移送、航空機給油、汽水・海水移送、家庭用燃料配達など。
構造
円編みした100%高強力合成糸にTPUを織目から押出して完全に封入した一体構造（接着剤不使用）。4本の電気導体をポリエステルの編組で保護して帯電を抑制。防食・付着を抑え、耐摩耗・耐切創性に優れる。取り扱い、保管、輸送が容易。最大伸び2%、最大膨張10%。
ライニング特性
- ライニング引張強度（保証最小値）：5,800 psi（40 MPa）
- ライニング伸び（保証最小値）：500%
耐摩耗性
TPUは実務条件下で高い耐摩耗性を示し、摩耗が主因となる用途での寿命延長に寄与します。
使用温度範囲
-58ºF（-50ºC）〜150ºF（65ºC）、ピークで175ºF（80ºC）まで。より高温・低温用の特注仕様あり。
オゾン耐性
オゾンによるひび割れの目視痕なし。耐候性・耐UV性に優れる。
耐薬品性
海水や多くの化学物質、炭化水素、オイル、グリースによる汚染が短期・長期の性能に影響を与えません。耐薬品性表や特定用途向けのデータは要請に応じて提供可能です。
継手
購入者の指定により供給：Camlock、Victaulic、Storz 等。燃料移送時は導電性継手に接続し適切に接地すること。ホース内編み込みの4本の導体を継手に確実に接続してください。
物理特性
品番 | 呼内径（mm / inch） | 壁厚（mm / inch） | 使用圧力（bar / psi） | 破裂圧力（bar / psi） | 引張強度（kg / lb） | 公称重量（kg/m / lb/ft）
F558504A | 52 mm / 2" | 1.9 mm / 0.08" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.39 kg/m / 0.26 lb/ft
F558506A | 65 mm / 2 1/2" | 2.2 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.52 kg/m / 0.35 lb/ft
F558509A | 76 mm / 3" | 2.3 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 7,400 kg / 16,000 lb | 0.64 kg/m / 0.43 lb/ft
F558511A | 90 mm / 3 1/2" | 2.6 mm / 0.10" | 10.5 bar / 150 psi | 42 bar / 600 psi | 6,800 kg / 15,000 lb | 0.85 kg/m / 0.57 lb/ft
F558510A | 102 mm / 4" | 2.7 mm / 0.11" | 10.5 bar / 150 psi | 42 bar / 600 psi | 9,400 kg / 20,000 lb | 1.00 kg/m / 0.67 lb/ft
F558512A | 152 mm / 6" | 3.2 mm / 0.13" | 10.5 bar / 150 psi | 42 bar / 600 psi | 17,700 kg / 39,000 lb | 1.75 kg/m / 1.1 lb/ft
* 燃料油に対する最大使用圧は安全係数4:1で表示。アセンブリの最大使用圧はホースまたは継手のうち低い方で決定されます。
OROFLEX OILホースは最小発注数量での供給です。継手との適正取付のため、実際の直径が名目と若干異なる場合があります。
技術仕様 / 特性
- 製品名：Oroflex Oil
- メーカー：TIPSA
- ホース材質：高強力合成糸に押出しされた熱可塑性ポリウレタン（TPU）
- 帯電防止構造：ポリエステル編組で保護された4本の接地導体
- 呼内径：52 mm（2"）〜152 mm（6"）
- 壁厚範囲：約1.9 mm〜3.2 mm（サイズにより異なる）
- 使用圧力：記載サイズで10.5 bar（150 psi）
- 破裂圧力：42 bar（600 psi）
- ライニング引張強度：最小5,800 psi（40 MPa）
- ライニング伸び：最小500%
- ホース最大伸び：2%；最大膨張：10%
- 標準長さ：100 m、200 m；特注長さは要相談
- 適合性：選択サイズはMIL-PRF-370 type Cに適合
- 継手オプション：Camlock、Victaulic、Storz；導電性継手と適切な接地を必須
