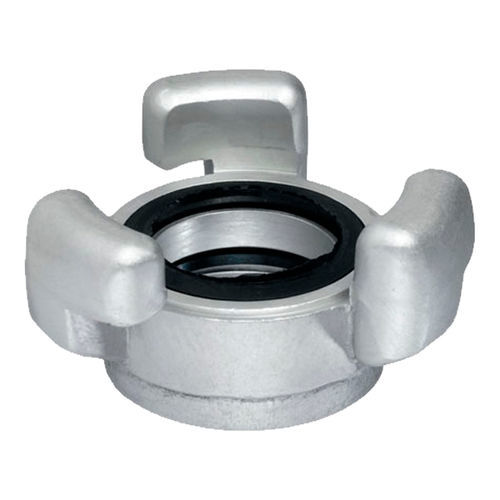

ねじ式灌漑フィッティング I220700

メス

スタンプ加工アルミニウム
品名 | コード | Ø (公称径 mm – ねじ ")
I220700 — 9708 — 25mm – 3/4"
I220688 — 9297 — 25mm – 1"
I220694 — 7087 — 45mm – 1 1/2"
I220038C — 7101 — 70mm – 2 1/2"
I160013 — 7306 — 100mm – 4"

タイプA 真鍮
品名 | コード | Ø (公称径 mm – ねじ ")
I160020 — 7429 — 45mm – 1 1/2"
I160029 — 7451 — 70mm – 2 1/2"

タイプT 鋳造アルミ
品名 | コード | Ø (公称径 mm – ねじ ")
I160003 — 7280 — 45mm – 1 1/2"
I160007 — 7305 — 70mm – 2 1/2"

KUGEL
品名 | コード | Ø (公称径 mm – ねじ ")
I220060 — KRI34 — 25mm – 3/4"
I220061 — KRI1 — 25mm – 1"
I220693 — KRI112 — 45mm – 1 1/2"
I220066 — KRI212 — 70mm – 2 1/2"

特長 / 技術仕様

• 製品名: Barcelonaカップリング
• ねじ種類: 固定内ねじ
• 適用規格: UNE 23.400
• 構造/材質: スタンプ加工アルミニウム、タイプA真鍮、タイプT鋳造アルミニウム、KUGEL
• 対応公称径と対応ねじサイズ: 25 mm (3/4", 1"); 45 mm (1 1/2"); 70 mm (2 1/2"); 100 mm (4")
• 発注・参照用に材質/サイズ別の複数の品番が記載されています（上記表参照）
