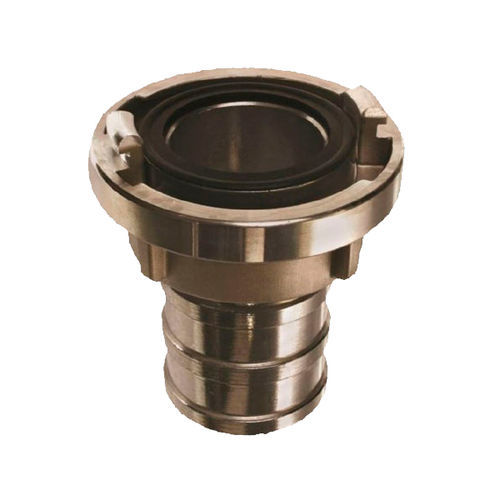

灌漑フィッティング C770210

製品説明
吸引および加圧ホース用途向けのSTORZカップリング。複数のサイズと公称内径のStorz型ホース接続に接続可能で、産業用輸送、消防、ポンプの吸引・吐出ライン等で使用されます。

表 - 吸引/加圧ホース用 STORZ

• Storz サイズ | クロー（mm） | ホース外径 (mm) | 品番 | コード
• 25 – D | 31 | 19 | C770210 | 7021
• 25 – D | 31 | 25 | C781920 | 8192
• 38 | 51 | 38 | C789422 | 8319
• 52 – C | 66 | 19 | C770211 | 7022
• 52 – C | 66 | 25 | C781921 | 8193
• 52 – C | 66 | 38 | C783190 | 8119
• 52 – C | 66 | 45 | C783200 | 8320
• 52 – C | 66 | 50 | C749819 | 8325
• 52 – C | 66 | 52 | C783300 | 8330
• 65 | 81 | 38 | C749427 | 8240
• 65 | 81 | 52 | C749426 | 8241
• 65 | 81 | 63 | C743635 | 8341
• 65 | 81 | 65 | C783400 | 8342
• 75 – B | 89 | 65 | C783410 | 8351
• 75 – B | 89 | 70 | C783520 | 8352
• 75 – B | 89 | 75 | C783630 | 8363
• 110 -A | 133 | 100 | C783740 | 8374
• 110 -A | 133 | 110 | C783750 | 8385
• 110 -A | 133 | 125 | C749799 | 8386
• 125 | 148 | 125 | C749766 | 8315
• 150 | 160 | 150 | C783950 | 8316

関連製品

• レンチ
• 雌ねじ固定カップリング
• 雄ねじ固定カップリング

仕様 / 技術データ

• Brand: TIPSA | Kuriyama
• 製品: 吸引・加圧ホース用カップリング（Storz型）
• 対応Storzサイズ: 25 – D、38、52 – C、65、75 – B、110 -A、125、150
• クロー径（mm）: 31、51、66、81、89、133、148、160（サイズにより異なる）
• 対応ホース公称径（Ø mm）: 19、25、38、45、50、52、63、65、70、75、100、110、125、150
• 複数の品目構成で提供（構成ごとの品番と内部コードは表を参照）
