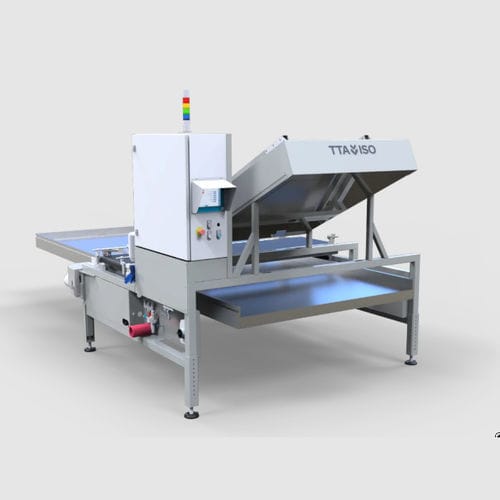

ローダー TLF

概要
TLFは、移動式テーブルまたは台車へのトレイ／フラットの充填用ローダーです。移動式テーブルまたは台車がTLFの下に配置され、トレイ／フラットはバッファベルトとステッパーベルトの組み合わせで供給されます。十分な数のトレイ／フラットが配置されると、コンベヤベルトが傾斜し、スライダーバーがトレイ／フラットを移動式テーブルまたは台車に押し出します。傾斜したプレートがガイドとなり、滑らかな下降動作を実現します。充填中、移動式テーブルまたは台車はトレイ／フラットの寸法に合わせて自動的に前進します。

動作

• バッファベルトとステッパーベルトの組み合わせでトレイ／フラットを供給
• 搬送ベルトが傾斜して搬送を可能にする
• スライダーバーがトレイ／フラットを移動式テーブルまたは台車に押し出す
• 傾斜プレートガイドにより滑らかな下降動作を確保
• 移動式テーブル／台車はトレイ／フラットのサイズに合わせて自動的に前進

代表的な用途

• ポットおよびトレイの取り扱い工程でのトレイ／フラットの移動式テーブルまたは台車への充填

特性 / 仕様

• 処理能力（1時間当たり）：800 トレイ
• オペレーター数：-
• 機械機能：トレイ／フラット用テーブルおよび台車充填システム
• 主要機構：バッファベルト、ステッパーベルト、傾斜コンベヤベルト、スライダーバー、傾斜プレートガイド
• 移動式テーブルまたは台車のトレイ／フラット寸法に合わせた自動位置決め／前進
