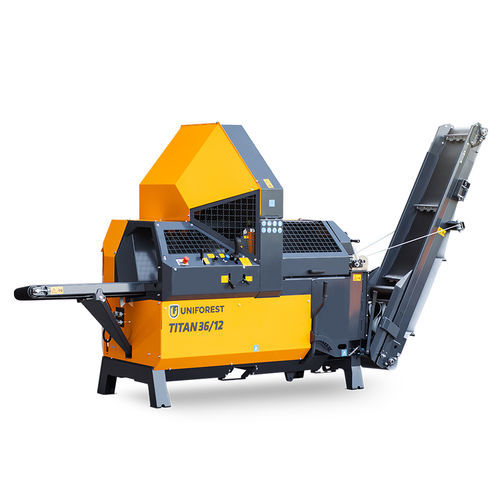

丸鋸薪処理機 TITAN 36/12

牽引式ベルトコンベヤー付きPTO

概要
TITAN 36/12 は、TITAN ファミリーで最も小型かつ高速の薪処理機で、コンパクトな設計で高い生産性を実現します。道路走行可能なトレーラー搭載のガソリン仕様もあり、現地での完全な可搬性を提供します。850 mm の超硬チップ付丸鋸で最大φ360 mm の丸太を切断でき、標準10 t（オプション12.5 t）の破砕力と BOOMSPEED によるシリンダ速度自動適応で、典型的な破砕サイクルは2.2秒です。

機械について
コンパクトで高速、多用途な TITAN 36/12 は機械油圧式制御と操作性を重視した設計を組み合わせています。PTO、PTO＋電動機、ガソリンエンジンなど複数の駆動オプションによりトラクター接続、固定電源、独立したガソリン動力のいずれでも運用可能。トレーラー仕様は移動・運搬に適します。

標準装備

• BOOMSPEED
• 850 mm 丸鋸（超硬チップ付）
• 破砕力 10 t（標準）
• 5 m テレスコピック排出コンベヤ
• コンベヤベルト 左右油圧オフセット ±15°
• 破砕シリンダ部分ストローク（ハーフストローク）
• 2/4、2/6、2/8 方式スプリッティングナイフ
• 丸鋸ベルト駆動のデクラッチレバー

オプション装備

• 破砕力最大 12.5 t までのアップグレード
• 2/10 方式スプリッティングナイフ（軟材向け）
• ラストログフラップ（最後の丸太用フラップ）
• アグレッシブ給材ローラー
• 統合リフティングテーブル
• オイルクーラー

主な特徴とコンポーネント
本機は異物に強い超硬チップ付の850 mm 丸鋸を採用し、高速切断を可能にします。丸鋸の送りと切断速度は油圧で制御されます。BOOMSPEED は二重ピストンシリンダを使用し、低抵抗時の高速移動と耐力木材用の作業速度の二段階を実現、破砕サイクルを最大約40%短縮します。

注目コンポーネント（製品ページのハイライト）

• 供給コンベヤベルト — 丸太の滑らかで制御された供給
• 油圧式丸太スタビライザー — 正確な切断のために丸太を固定
• 最大切断直径 360 mm（850 mm ブレードにより実現）
• 切断片をスプリットチャネルへ制御して落下させるダンパー
• 標準 10 t の破砕力（オプションで 12.5 t へ増強可能）
• 多用途なスプリッティングナイフ（2/4、2/6、2/8 標準；2/10 オプション）
• 短い丸太用のハーフストローク作動
• より良いグリップのためのアグレッシブ給材ローラー（オプション）
• 最後の丸太の転倒を防ぐラストログフラップ（オプション）
• コンベヤベルト位置調整 L/R ±15°
• 電源保護カバー（PTO と電動機の同時接続を防止）
• 丸鋸用ベルト駆動のデクラッチレバー

トップダッシュボード／操作部（ホットスポット）

• スプリッティングシリンダの部分ストローク作動
• スプリッティングシリンダの非常停止
• スプリット圧および制御圧の圧力計
• 電動機 ON/OFF スイッチ（装備時）
• 機械本体の非常停止
• 丸鋸の送り速度調整
• フィードローラー 前進/後退（右/左）、スプリット（上）、クランプおよび切断（下）
• 丸太 前進/後退（上/下）
• コンベヤ速度調整
• ラストピースフラップ ON/OFF
• 丸鋸ベルト駆動の切り離し/結合
• 出力コンベヤの伸縮
• スプリッティングナイフ 上下
• 出力コンベヤの傾斜調整

技術データ（概要）
Model: CD | CD+E | TR GASOLINE
Drive: PTO (tractor drive) | PTO (tractor drive) / electric motor | petrol engine
Max. log diameter (mm): 360 | 360 | 360
Splitting force (kN / t): 100 / 10 (125 / 12.5 optional) | 100 / 10 (125 / 12.5 optional) | 100 / 10 (125 / 12.5 optional)
Log length (cm): 20 / 25 / 33 / 40 / 50 (available lengths) | same | same
Saw blade diameter (mm): 850 | 850 | 850
Electric motor power (kW): - | 11 | -
Recommended tractor power for drive (kW / hp): 15 / 20 | 15 / 20 | -
Recommended tractor power for transport (kW / hp): 45 / 60 | 45 / 60 | -
PTO speed (min-1): 420–490 | 420–490 | -
Linkage category: II | II | -
Operation: Mechanical-hydraulic | Mechanical-hydraulic | Mechanical-hydraulic
Oil capacity (l): 65 | 65 | 65
Conveyor belt offset left-right (°): 15 | 15 | 15
Conveyor belt width (mm): 330 | 330 | 330
Conveyor belt length (m): 5 | 5 | 5
Feed-in conveyor belt height (mm): 910 | 910 | 910
Feed-in conveyor belt length (mm): 1900 | 1900 | 1900
Width (mm): 2350 | 2350 | 3800
Depth (mm): 1150 | 1150 | 1900
Height (mm): 2500 | 2500 | 2500
Weight (kg): 950 | 1100 | 1100

仕様／技術仕様

• モデル名: TITAN 36/12
• 最大切断直径: 360 mm (36 cm)
• 鋸刃直径: 850 mm (超硬チップ)
• 破砕力: 標準 10 t、オプション 12.5 t
• スプリットサイクル (BOOMSPEED): 2.2 秒（典型値）
• コンベヤ: 5 m テレスコピック出力コンベヤ；供給ベルト長 1900 mm；供給ベルト高さ 910 mm；ベルト幅 330 mm；左右オフセット ±15°
• 駆動オプション: PTO (トラクター), PTO + 電動機 (CD+E), ガソリンエンジン (TR GASOLINE)
• 電動機オプション (CD+E): 11 kW
• 操作: 人間工学的に配列された操作部を備えた機械油圧制御
• 油量: 65 L
• 重量: 約 950 kg (CD) 〜 約 1100 kg (CD+E / TR GASOLINE)
