振動分析装置 Balanset-1A

携帯型データ記録機能デジタル

Balanset-1Aは、ポータブル・フィールドバランサー (2チャンネル振動解析器) — 現場動釣合い用の機器で、マルチャーやフレールモアのロータ、ストローチョッパー、オーガ、ファン、ミルを1面または2面でフィールドバランシングできます。
お手持ちのWindowsノートPCにUSBで接続して使用します。ノートPCは付属しません (Windows 7/8/10/11、32ビットまたは64ビット、空きUSBポート1つ)。ロータは機械本体の軸受に組み付けたままで、分解は不要です。
偏摩耗、フレールの脱落、溶接補修などにより、ロータの釣合いが崩れることがあります。
農業分野での用途

• マルチャーおよびフレールモアのロータ (林業用マルチャーを含む)
• コンバインのストローチョッパーと脱穀ドラム
• オーガ
• 穀物乾燥機のファン、換気ファン
• ハンマーミル、飼料ミル
• フォーレージハーベスターのカッターヘッド
• 農場のポンプやモータ

主な仕様

• チャンネル: 振動2 + 回転1 / 修正面: 1面または2面
• ロータ回転数: 100–100,000 rpm
• 振動測定範囲: 0.02–80 mm/s RMS
• 周波数範囲: 5–1000 Hz (バランシングおよびFFT)。振幅誤差は5–550 Hzで≤10%、550–1000 Hzで最大20%
• 位相精度: ±1° / RMS振動速度精度: ±(0.1 mm/s + 10%)
• 総合精度: フルスケールの5%
• センサーケーブル: 5 m (10 mオプション) / 電源: USB 5 V DC / IP54 / 質量: 4 kg (フルキット一式)
• 規格: ISO 21940-11 (バランシング)、ISO 20816 (振動評価)

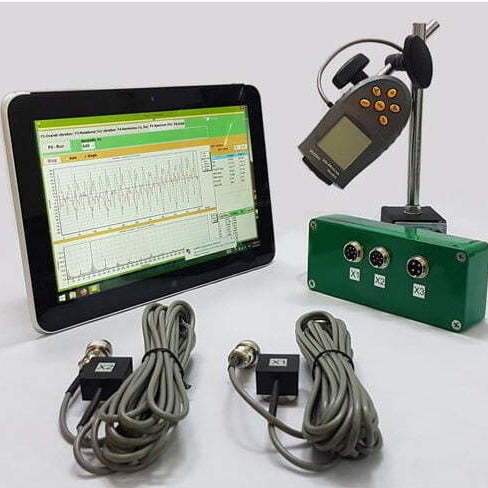

フルキットの内容

• Balanset-1A USBインターフェースユニット
• 振動センサー 2個
• 光学式レーザー回転計、反射テープ
• Windows用バランシングソフトウェア (USBメモリ収録)
• マグネットスタンド、デジタルはかり、プラスチック製運搬ケース

スタンド、はかり、ケースをお持ちの場合は、同じユニットとソフトウェアでこれらを省いたBalanset-1A OEMをお選びいただけます。
作業の流れ

• 1. 準備: センサーを軸受ハウジングに、反射テープをロータに取り付け、レーザー回転計をテープに向けます。
• 2. 初期運転: ソフトウェアが基準となる1×成分の振幅と位相を記録します。
• 3. 試し重り運転を修正面1、続いて修正面2で行い、ソフトウェアが影響係数を算出します。
• 4. 修正: 算出された修正重りを指定角度に溶接またはボルトで取り付け、残留振動をISO 21940-11の許容値と照合します。

所要時間の目安: ロータ1台あたり20–40分。ソフトウェアには、FFTスペクトル付きの振動計モード、ポーラーグラフ、再バランシング用の係数保存、レポート、アーカイブ機能も備わっています。
適合するかご不明な場合は、機械の種類、ロータ回転数、軸受ハウジングの写真をお送りください。適合可否を確認いたします。
製造元: VIBROMERA (ポルトガル・ポルト、2017年創業) / 2年保証 / VATインボイス発行 / UPS・DHLによる世界各国への配送 (DAP) / メールとフォーラムによる無料サポート / vibromera.eu/ja/ / vibromera.com
