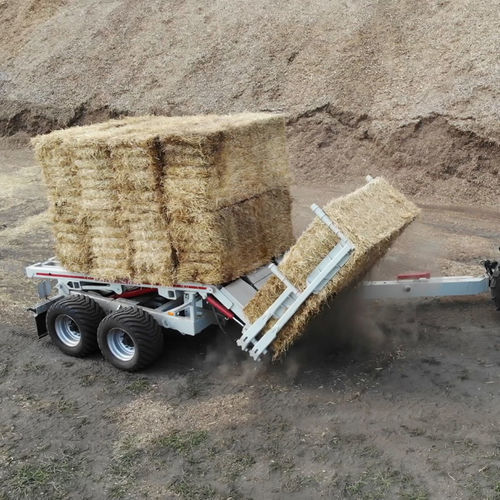

ローダーワゴン TK-12

車載型2軸俵用

概要
自動積載式ベール運搬車 TK-12は、角型のわら・干し草ベールを迅速に収集、輸送、積み重ねるために設計されています。特殊なタン（吸着部）設計でフィールドからベールを拾い上げ、プラットフォームへ載せ、油圧による降ろしで整然と積み重ねます。最大12ベールの容量で、185馬力以上のトラクターに対応しています。農作業でのベール作業に適した機械です。

概要（サマリー）
ベール数：12
ベール寸法（例）：2.4 x 1.2 x 0.9 m
必要トラクター出力：185 馬力

動作原理
TK-12自動積載ワゴンは、フィールドで角型ベールを拾い、輸送して保管場所で積み重ねます。タン機構により両側からベールを把持してプラットフォームへ持ち上げます。特徴として、プラットフォーム上に2つの角型ベールを同時に載せられる点があります。
プラットフォーム上では、コンベアでベールを後方へ押し、2本の支柱で固定します。再積載時にはラックが後退します。
満載状態では、平坦で硬い面上に山積みにして降ろします。すべての操作はトラクターのキャビンから操作者が制御します。

性能

• 処理能力 – 時間当たり180ベール。
• ベールトラックの降ろしは30〜40秒。

TK-12の標準装備

• バランスサスペンション、ハーフアクスル ADR 90×90（イタリア） – 4個。
• BKTホイール（インド）。
• Pronarディスク（ポーランド）。
• 機械式サポート。
• トレーラーリングオプション：40、50、90 mm Sharmuller（オーストリア）。
• 12ボルト電気システム。
• トラクターキャビンからのジョイスティック操作。
• 低メンテナンスの油圧システム。

基本構成の技術データ
セミトレーラー式ローダー — TK-12
寸法、m / ベール数：2.4×1.2×0.9 – 12 pcs；2.4×1.2×0.8 – 12 pcs；2.4×1.2×0.7 – 14 pcs
最大ベール重量, kg: 1 360
荷重能力, kg: タン構造 – 2 000；プラットフォーム – 11 340
自重, kg — 8 350
総重量（満載）, kg — 19 690
輸送寸法, mm — 長さ: 8 730；幅: 3 630；高さ: 3 980
ハーフアクスル: 90×90 – 4 pcs
ホイールサイズ: 550/45-22.5
必要トラクター出力: 185 馬力
*すべての技術データは追加装備なしで提供しています。実測値の許容誤差は±2%です。

仕様

• モデル：TK-12
• タイプ：自動積載式ベール運搬車 / セミトレーラー・ローダー
• ベール数（標準）：12 pcs（ベール寸法により異なる）
• 対応ベール寸法：2.4×1.2×0.9 m（容量バリエーションで他の寸法に対応）
• 最大ベール重量：1 360 kg
• 荷重能力（タン）：2 000 kg
• 荷重能力（プラットフォーム）：11 340 kg
• 自重：8 350 kg
• 総重量（満載）：19 690 kg
• 輸送長：8 730 mm
• 輸送幅：3 630 mm
• 輸送高：3 980 mm
• ハーフアクスル：90×90（4 pcs）
• ホイールサイズ：550/45-22.5
• 必要トラクター出力：185 馬力
