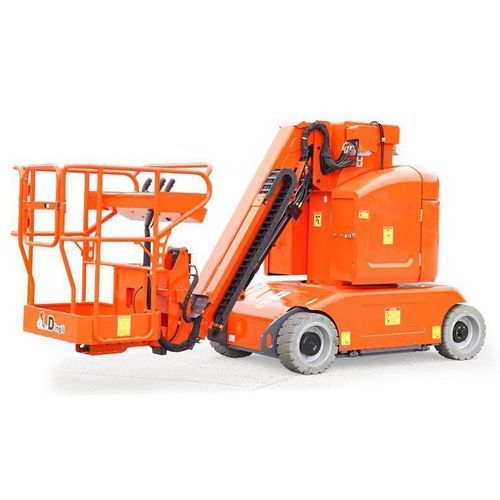

自走式高所作業車 AMWP13-9200

電動式四輪駆動

製品
AMWP13-9200 は、狭い作業スペースでの屋内保守・据付作業向けに設計された自走式垂直昇降機です。コンパクトな設計で垂直作業に対応します。

寸法

• 最大作業高: 12.40 m / 40 ft 8 in
• 最大プラットフォーム高: 10.40 m / 34 ft 1 in
• 最大水平到達距離: 5.50 m / 18 ft 1 in
• プラットフォーム寸法 (長×幅): 0.69 m × 0.93 m / 2 ft 3 in × 3 ft 1 in
• 全長: 3.82 m
• 全幅: 1.20 m
• 全高（格納時）: 1.99 m
• 地上高（格納/昇降時）: 0.10 m / 4 in ; 0.015 m / 1 in
• ホイールベース: 1.60 m
• 旋回半径（内/外）: 0.70 m / 2.50 m
• タイヤ: φ470 × 178 mm

性能

• 定格荷重 (SWL): 200 kg / 441 lb
• 最大搭乗人数（屋内/屋外）: 2 / 1
• 登坂能力: 0.25
• 最大作業傾斜（X/Y）: 2.5 / 2.5
• 旋回角（タレット）: 345°
• ジブ動作: 60° ~ -60°
• 走行速度（格納時/昇降時）: ≯4.5 km/h / ≯0.5 km/h
• 走行速度（格納時）: ≯4.5 km/h / ≯2.8 mph
• 走行速度（昇降時）: ≯0.5 km/h / ≯0.3 mph
• 上昇/下降時間: 42 / 37 sec

重量

• 総重量: 4920 kg / 10847 lb

電源

• バッテリー: 密閉型鉛蓄電池（メンテナンスフリー）48 V / 200 Ah
• 充電器: 48 V / 35 A
• 駆動モーター: 2 × 32 VAC / 2.0 kW
• 揚程モーター: 30 VAC / 5.0 kW

ダウンロード（タイトル）

• AMWP13-9200
• Vertical Mast Lifts

仕様 / 技術仕様

• 型式: AMWP13-9200
• 製品種別: 自走式垂直昇降機
• 最大作業高: 12.40 m / 40 ft 8 in
• 最大プラットフォーム高: 10.40 m / 34 ft 1 in
• 最大水平到達距離: 5.50 m / 18 ft 1 in
• Max. Up And Over Clearance: 7.00 m / 23 ft
• 全長: 3.82 m / 12 ft 6 in
• 全幅: 1.20 m / 3 ft 11 in
• 全高: 1.99 m / 6 ft 6 in
• プラットフォーム寸法: 0.69 m × 0.93 m / 2 ft 3 in × 3 ft 1 in
• 地上高（格納/昇降時）: 0.10 m / 4 in ; 0.015 m / 1 in
• ホイールベース: 1.60 m / 5 ft 3 in
• 旋回半径（内/外）: 0.70 m / 2.50 m
• タイヤ: φ470 × 178 mm
• 定格荷重: 200 kg / 441 lb
• 最大搭乗人数（屋内/屋外）: 2 / 1
• 登坂能力: 0.25
• 最大作業傾斜（X/Y）: 2.5 / 2.5
• 旋回角（タレット）: 345°
• ジブ動作: 60° ~ -60°
• 走行速度（格納時/昇降時）: ≯4.5 km/h / ≯0.5 km/h
• 上昇/下降時間: 42 / 37 sec
• 総重量: 4920 kg / 10847 lb
• バッテリー / 充電器: 48 V / 200 Ah ; 充電器 48 V / 35 A
• 駆動モーター: 2 × 32 VAC / 2.0 kW
• 揚程モーター: 30 VAC / 5.0 kW
