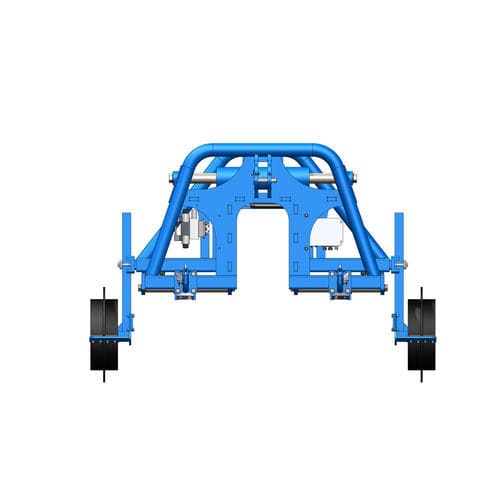

Deslocador lateral para cultivador rotativo SS300

hidráulico

Visão geral
O SS300 é um translador eletro-hidráulico para tratores, concebido para guiar e deslocar lateralmente implementos montados. Aceita passagem de toma de força (PTO) e apresenta estrutura tubular para resistência com dimensões compactas.

APLICAÇÕES MÚLTIPLAS :

• Pré-semeadura: orientar equipamentos de preparação do leito (vibro, cultivador, fresadora, pulverizador).
• Semeadura/plantação: posicionamento preciso de sementes ou plantas.
• Pré-emergência: operações muito próximas às linhas de cultivo.
• Pós-emergência: capina, sacha, escarificação, amontoamento, pulverização mesmo com grande cobertura vegetal.
• Colheita.

CARACTERÍSTICAS
Projetado para passagem de PTO
Robusto

• Estrutura principal tubular em tubos redondos para resistência e menor volume.
• Cilindro de guia sobredimensionado com dois casquilhos autoalinhantes para movimento lateral fluido.

Compacto

• Distância centro a centro entre engates dianteiro/traseiro minimizada para otimizar o guiamento dos implementos.
• Altura reduzida para melhor visibilidade dos implementos montados.

Leve

• Construção em tubo redondo que combina elevada resistência com baixo volume.

Versátil

• Abertura central para passagem de PTO e montagem de câmara.
• Discos estabilizadores com via ajustável de 1,50 a 2,25 m.
• Engate do lado da máquina adaptável a diversos implementos.
• Sistemas de guiamento disponíveis: ultrassom, câmara, sensores de linha, RTK, joystick.
• Sistema hidráulico configurável em circuito fechado ou modo load-sensing.

Estética

• Formas fluidas e estrutura arejada para visibilidade e acesso à manutenção.
• Jateamento, metalização e duas camadas de pintura em pó para durabilidade.
• Unidade de controlo em cabina fácil de utilizar.

COMPOSIÇÃO
Standard :

• Translador com cilindro superior comandado e dois casquilhos autoalinhantes que deslizam sobre hastes cromadas.
• Engate de 3 pontos: Categoria 2 no lado do trator; Categoria 3 automática no lado da máquina.
• Discos estabilizadores com via ajustável 1,50–2,25 m.
• Pés de apoio.

Opcional :

• Joystick
• Sensores ultrassónicos com caixa OPUS em cabine
• Sensores de linha
• Discos estabilizadores com ombreiras e raspadores
• Discos estabilizadores hidráulicos de deslocamento de carga
• Sensor de velocidade

FUNCIONAMENTO

• A posição da ferramenta é captada pela técnica selecionada (ultrassom, câmara, sensores de linha, RTK).
• Uma unidade de controlo recebe e interpreta os dados.
• Os sinais são transmitidos à válvula eletro-hidráulica que aciona o deslocamento lateral.
• Ao levantar a ferramenta, o translador recentra-se automaticamente.
• A unidade em cabine apresenta estado, permite ajustamentos e fornece diagnósticos.

VISOR OPUS EM CABINE

• Informações: posição do translador; ferramenta baixada/levantada; reatividade do translador; área trabalhada parcial/total se sensor de velocidade instalado.
• Controlo: alterar posição do translador; ajustar reatividade; modificar parâmetros técnicos.

MANUTENÇÃO

• Lubrificação dos casquilhos autoalinhantes e inspeção periódica das ligações hidráulicas.

Especificações técnicas

• Modelo: SS300
• Passagem PTO: abertura central para cardan e posicionamento de câmara
• Estrutura: tubular / tubos redondos
• Guiamento: cilindro sobredimensionado com dois casquilhos autoalinhantes
• Translador: cilindro superior comandado, casquilhos inferiores em hastes cromadas
• Separação dos engates: minimizada entre eixos dianteiro/traseiro
• Altura reduzida para melhor visibilidade
• Discos estabilizadores: via ajustável 1,50–2,25 m; opcionais: raspadores, ajuste hidráulico
• Engates: Categoria 2 (lado trator); Categoria 3 automático (lado máquina)
• Hidráulica: circuito fechado ou load-sensing
• Acabamento: jateado, metalizado, duas camadas de pintura em pó
• Opções: joystick, sensores ultrassónicos OPUS, sensores de linha, sensor de velocidade
