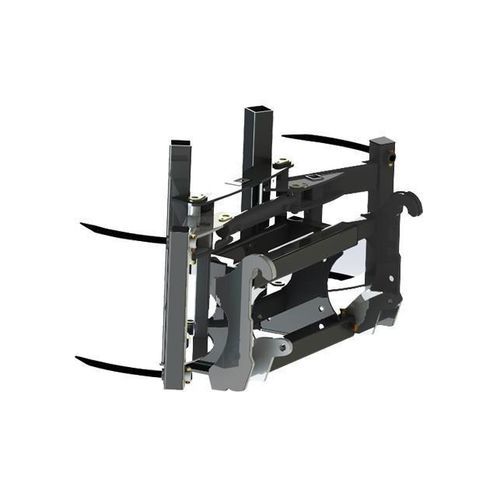

Garra para fardos redondos G series

para fardos quadrados

Apresentação
A pinça para fardos redondos e quadrados G60 – G110 – G170 permite a manipulação de fardos redondos e fardos quadrados. Construída sobre um chassi monobloco, esta pinça é equipada com um engate tipo brida e articulações com casquilhos e graxeiro para garantir longa vida útil. Versátil e resistente, está disponível em várias alturas e capacidades conforme o modelo.

G60
A pinça G60 foi concebida para a movimentação de um único fardo redondo ou de um único fardo quadrado. Oferece uma altura de trabalho adequada aos usos padrão e um equipamento base robusto.

Pontos técnicos G60 (tabela)
Diâmetro fardos redondos (cm): Ø 90 a 180
Número de fardos redondos: 1
Número de fardos quadrados: 1
Altura útil (cm): 60
Elevador manual: –
Equipamento: 2 x 2 dentes Ø 25 mm
Função hidráulica: 1 circuito de duplo efeito
Capacidade nominal (kg): 600
Peso em vazio (kg): 120

G110
A pinça G110 permite a manipulação simultânea de dois fardos redondos e dois fardos quadrados consoante a configuração. Dispõe de maior altura útil e pode ser equipada com elevador manual.

Pontos técnicos G110 (tabela)
Diâmetro fardos redondos (cm): Ø 90 a 180
Número de fardos redondos: 2
Número de fardos quadrados: 2
Altura útil (cm): 110
Elevador manual: Sim
Equipamento: 2 x 4 dentes Ø 25 mm
Função hidráulica: 1 circuito de duplo efeito
Capacidade nominal (kg): 1200
Peso em vazio (kg): 230

G170
A pinça G170 destina-se às cargas mais pesadas da série, com altura útil e capacidade máximas. Pode manusear vários fardos e oferece equipamentos reforçados para uso intensivo.

Pontos técnicos G170 (tabela)
Diâmetro fardos redondos (cm): Ø 90 a 180
Número de fardos redondos: 2
Número de fardos quadrados: 3
Altura útil (cm): 170
Elevador manual: Sim
Equipamento: 2 x 6 dentes Ø 25 mm
Função hidráulica: 1 circuito de duplo efeito
Capacidade nominal (kg): 1600
Peso em vazio (kg): 320

Pontos fortes e opções

• Chassi monobloco para durabilidade e longa vida útil
• Engate tipo brida
• Articulações com casquilhos e graxeiro
• Dentes dobráveis: sistema que permite circulação rodoviária em segurança (opção)
• Elevador deslizante (elevadores estabilizadores 65 cm) para aumentar a capacidade de carga (opção)
• Sincronização de garras: abertura/fecho simultâneo das garras, recomendada para pacotes pequenos (opção)

Uso
Concebida para a manipulação de fardos redondos e quadrados em aplicações agrícolas e de exploração, a série G oferece várias configurações (G60, G110, G170) para se adaptar às necessidades de capacidade e altura útil.

Características / especificações técnicas

• Modelos disponíveis: G60, G110, G170
• Diâmetro dos fardos redondos suportados: Ø 90 a 180 cm
• Número de fardos redondos agarrados (por modelo): G60 = 1, G110 = 2, G170 = 2
• Número de fardos quadrados agarrados (por modelo): G60 = 1, G110 = 2, G170 = 3
• Altura útil (cm): G60 = 60, G110 = 110, G170 = 170
• Elevador manual: G60 = não, G110 = sim, G170 = sim
• Equipamento de dentes (Ø 25 mm): G60 = 2 x 2 dentes, G110 = 2 x 4 dentes, G170 = 2 x 6 dentes
• Função hidráulica requerida: 1 circuito de duplo efeito
• Capacidade nominal (kg): G60 = 600 kg, G110 = 1200 kg, G170 = 1600 kg
• Peso em vazio (kg): G60 = 120 kg, G110 = 230 kg, G170 = 320 kg
• Opções disponíveis: dentes dobráveis (estrada), elevador deslizante 65 cm, sincronização de garras
