Britadora para amêndoas SELECTOR series

automática

Visão geral
Instalações compactas de descasque de amêndoas concebidas para processamento industrial contínuo. A série SELECTOR combina um seletor compacto com um quebra-casca rotativo de cilindros para separar, partir e transportar amêndoas descascadas com capacidades ajustáveis conforme as necessidades de produção.

Modelos disponíveis / Capacidade

• SELECTOR 500 — produção máxima 500 Kg/h
• SELECTOR 750 — produção máxima 800 Kg/h
• SELECTOR 1000 — produção máxima 1100 Kg/h
• SELECTOR 1500 — produção máxima 1700 Kg/h
• Quebra-casca rotativo de quatro cilindros (posição n.º 5) — produção máxima 2.000 Kg/h de amêndoas em casca
• Quebra-cascas rotativos também disponíveis em versão monocilindro (250–500 Kg/h) e até 8 cilindros (até 4.000 Kg/h)

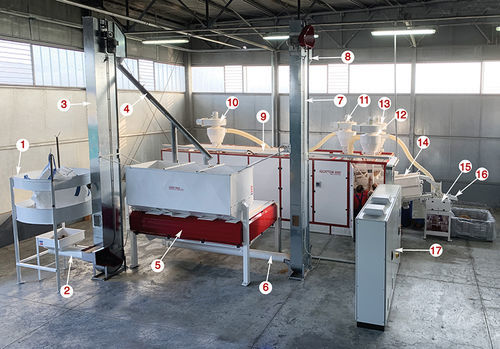

Componentes da planta (itens numerados)

• 1 - Suporte para Big Bag
• 2 - Pequena calha e rosca transportadora
• 3 - Elevador
• 4 - Tubos de carregamento da calha
• 5 - Dispositivo de abertura da casca
• 6 - Rosca transportadora de extração
• 7 - Elevador do produto descascado
• 8 - Tubo de alimentação do seletor
• 9 - Seletor
• 10 - Separador ciclónico para processo adicional de remoção de cascas
• 11 - Separador ciclónico para frutos recuperados
• 12 - Ciclone para sucção de cascas leves (unidade de sucção)
• 13 - Ciclone para recuperação de frutos a partir da peneira
• 14 - Quarta etapa
• 15 - Peneira seletora de frutos
• 16 - Saída de frutos
• 17 - Quadro elétrico

Seletor / Detalhes do processamento
O seletor é compacto e permite a abertura de todas as portas de acesso em ambos os lados para manutenção. Separa o material por tamanho durante o processamento e fornece várias saídas: dois calibres de frutos, amêndoas parcialmente descascadas para serem retrabalhadas, frutos pequenos e partidos e grânulos de casca. Amêndoas não totalmente descascadas são devolvidas ao dispositivo de descasque. Um duto acima da peneira conduz os frutos da quarta etapa e uma válvula operada pelo operador desvia o fluxo de volta à primeira etapa quando a máquina opera abaixo da capacidade total.

Quebra-casca rotativo de cilindros
O sistema de cilindros é modular: monocilindro (250–500 Kg/h), quatro cilindros (800–2.000 Kg/h dependendo da capacidade do seletor) e até oito cilindros (até 4.000 Kg/h). As amêndoas descascadas acumulam-se numa calha inferior; uma rosca dosadora alimenta os cilindros, que descarregam para uma rosca de transferência. O conjunto é apoiado por quatro montantes verticais com flanges, parafusos de nivelamento e furos de bloqueio.

Principais características dos cilindros

• Diâmetro exterior: 600 mm
• Rolo interior: Ø 300 mm
• Comprimento: 1.200 mm
• Cinco barras ajustáveis por cilindro; as barras podem aproximar-se ou afastar-se do rolo para optimizar o rendimento preservando a integridade do fruto

Inovações técnicas e manutenção
As melhorias incluem diâmetro de cilindro e tipos de ranhura do rolo otimizados, formas especiais das barras para aumentar a produção sem danificar os frutos, e controlos electrónico/mecânicos para facilitar a variação das rotações do rolo e da rosca de alimentação a partir do quadro elétrico. As grelhas dos cilindros podem ser abertas ou desmontadas facilmente em presença de corpos estranhos. Recomenda-se o uso de transmissões com motorredutores em banho de óleo para aumentar a fiabilidade e o desempenho.

Principais vantagens

• Não é necessário humedecer as amêndoas antes do processamento
• Não é necessário secagem após a seleção
• Sem problemas operacionais com a presença de casca
• Ciclo de processamento resistente a pequenos fragmentos de ramos

Características / Especificações técnicas

• Família de produto: Plantas de descasque de amêndoas (série SELECTOR)
• Modelos nominais SELECTOR disponíveis: 500, 750, 1000, 1500
• Faixas de produção típicas: 500 Kg/h até 2.000 Kg/h para plantas standard; monocilindro 250–500 Kg/h; até 4.000 Kg/h com 8 cilindros
• Principais componentes da máquina: suporte Big Bag, calhas, roscas transportadoras, elevadores, dispositivo de abertura de casca, seletores, separadores ciclónicos, ciclones de sucção, peneira seletora, quadro elétrico
• Dimensões dos cilindros: Ø ext. 600 mm, rolo interno Ø 300 mm, comprimento 1.200 mm
• Configuração dos cilindros: 5 barras ajustáveis por cilindro
• Manuseio de material: rosca dosadora para alimentação dos cilindros e rosca de transferência para o produto descascado
• Controlo: teclados/ecrãs para controlo de velocidade das etapas (rotações ajustáveis 1., 3. e 4. etapa)
• Manutenção: grelhas dos cilindros fáceis de abrir/desmontar; motorredutores em banho de óleo recomendados
