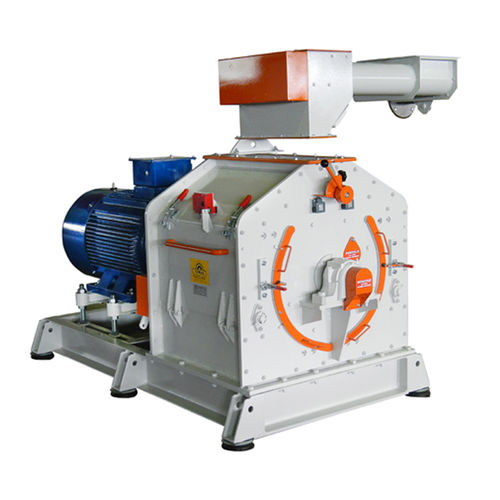

Moinho para milho LG 66

de martelosestacionário

O moinho de martelos é uma máquina construída em aço carbono de grande espessura e aço de alta resistência, com duas portas laterais para acesso à câmara de carga, às grelhas e aos martelos. Na estrutura, em perfis soldados, que são os assentos para os suportes que suportam o motor elétrico ligado ao eixo de forma direta com um acoplamento flexível interposto. A caixa suportada pelo cárter é constituída por um corpo central em chapa grossa que constitui a parte inferior da câmara de moagem e o assento de fixação dos suportes ao corpo duplo em ferro fundido para alta velocidade do eixo do rotor que é equilibrado para garantir o perfeito alinhamento axial da rotação em ambos os sentidos. Toda a estrutura assenta sobre pés amortecedores de vibrações para amortecer as vibrações transmitidas. Na parte superior da estrutura encontra-se um altifalante de dupla entrada de asa que permite o desvio do fluxo numa das duas direcções. A trituração do produto é efectuada por meio de uma série de martelos (tratados termicamente) articulados sobre um obturador endurecido montado nos discos perfurados que vão assim compor o rotor. O eixo, acoplado ao motor elétrico através de um acoplamento flexível, arrasta em rotação o grupo de martelos. O produto moído é intercetado pelas grelhas suportadas pela estrutura com tensor de corrente e dobradiças. O sistema de desbloqueio/acoplamento é realizado por meio de dois cilindros com comando electropneumático que permitem a substituição das grelhas pares com o moinho em movimento sem abertura das abas, pois esta operação ocorre na parte frontal da máquina por meio dos manípulos.
