Colheitadeira colhedora de sacudimento e recolha OE4.4

para frutaspara ameixaspara citros

Visão geral

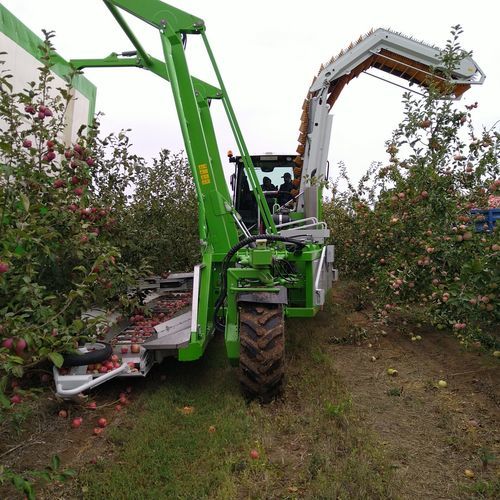

Colheitadeira lateral de funcionamento contínuo que combina um shaker de vibração e um sistema de recolha integrado numa única máquina posicionada ao lado da árvore. Os modelos OE5 destinam‑se a maçãs e cerejas ácidas; AH5 a amêndoas e pistáchios. A operação é contínua, com uma cobertura tipo guarda‑chuva que impede a queda ao solo e conduz os frutos para o transportador central.

Operação e características
As funções de vibração e recolha estão integradas numa única máquina lateral. Um comando eletro‑hidráulico guia os frutos da árvore para a cobertura acima da linha, através de um vedante para a correia central, depois por transportador, elevador e etapa de pré‑limpeza até a um contentor motorizado que circula na linha adjacente. O chassis oferece suspensão lateral elevada e controlada e compensação de inclinação para terrenos difíceis. Todas as funções são supervisionadas e operadas a partir da cabina; a alteração da recolha em transporte é eletro‑hidráulica e demora cerca de 2 minutos. Versão 4 m homologada para estrada disponível.

Culturas adequadas

• Maçãs
• Cerejas ácidas
• Amoras/ameixas
• Agrumes
• Amêndoas
• Pistáchios
• Frutos e frutos secos semelhantes

Requisitos para o pomar
Layout e parâmetros das árvores :

• Espaçamento entre linhas (tronco a tronco): > 5,0 m
• Distância entre árvores (tronco a tronco): > 1,8 m
• Diâmetro do tronco: 80 – 200 mm
• Altura livre do tronco: > 0,85 m
• Altura da árvore: < 5 m
• Largura da copa: 3,2 – 5 m

Dados técnicos

• Motor: Deutz 4‑cil. ou Deutz 6‑cil., opções Stage V
• Potência: Diesel 55 kW / 75 hp até > 130 hp
• Método de colheita: "Shake & Catch" contínuo com controlo automático do vibrador
• Sistema da máquina: Sistema de máquina única; colheitadeira autopropelida; chassis de 3 rodas com tração e direção 3 rodas
• Chassis: Tracção hidroestática integral; bloqueio de diferencial traseiro; direção em todas as rodas; altura ajustável; compensação de inclinação até 12%
• Limites de encosta: subida/descida em colheita 15%; linha de contorno 12%; transporte subida/descida 20%; linha de contorno 15%
• Transmissão hidráulica: Hidrostática, 2 velocidades (pomar / estrada)
• Depósito diesel: 200 L
• Remoção do produto: Correia → elevador → pré‑limpeza → contentor paralelo na linha adjacente
• Capacidade de colheita: Até 8 árvores/min em condições ótimas
• Capacidade do transportador: Até 25 t/h (maçãs)
• Operação: Operação por um operador desde a cabina; controlos eletro‑hidráulicos; ecrãs digitais
• Tensão embarcada: 12 V
• Transporte rodoviário: Versão 4 m homologada; testada DEKRA / TÜV; homologação até 20 km/h; rotação da cabina possível
• Velocidades: Frente 0–10 km/h (campo) / 0–20 km/h (estrada); Ré 0–6 km/h (progressivo)
• Dimensões (transporte / trabalho): Comprimento 9.700 mm; Largura 3.000 mm / 10.200 mm; Altura (variante 4,5 m) 4.000 mm / 4.500 mm
• Massa: ≈ 9 t dependendo do equipamento

Especificações técnicas

• Modelos: OE4 / OE5 / AH5
• Projetada para colheita lateral contínua de frutos e frutos secos
• Controlo eletro‑hidráulico com gestão automática do vibrador
• Sistema de transferência para veículo colector paralelo
• Versão homologada para estrada e operação por um único operador desde a cabina
