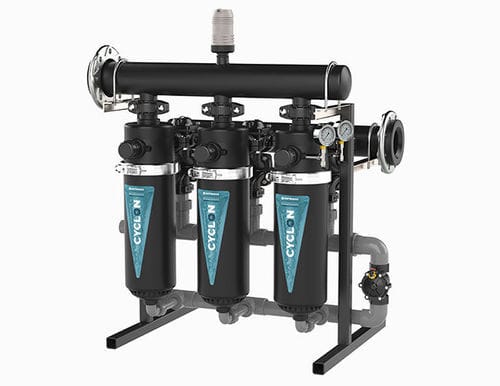

Filtro de disco para irrigação CYCLON

de cartuchoem material plásticoautomático

Visão geral
Filtro de anéis automático com separação por anéis e arquitetura hidráulica invertida, projetado para aumentar a eficiência de filtração em águas com alta carga de sólidos inorgânicos (areias, lodos pesados).

Detalhes técnicos e funcionamento
A série CYCLON otimiza a mecânica dos fluidos por meio de uma configuração invertida que favorece a sedimentação por gravidade e ação centrífuga de areias e lodos pesados antes de atingir o leito filtrante. Durante a regeneração, o sistema combina a separação mecânica por anéis com retrolavagem a contracorrente e purga automática independente, reduzindo o entupimento prematuro e a manutenção.

Destaques

• Arquitetura hidráulica invertida que favorece a sedimentação de areia.
• Retrolavagem automática combinada com separação por anéis e sistema helicoidal de descarga.
• Purga automática independente para extração de sedimentos.
• Alta eficiência em águas com elevado teor de sólidos inorgânicos.
• Instalação modular adaptável a vários vazões e diâmetros de tubulação.

Modelos e dados técnicos
Série | Modelo | Coletor Entrada/Saída (mm) | Dreno (mm) | Vazão máx. m³/h | Área de filtração cm²
2" | 2 | 90 | 50 | 40 | 3.190
2" | 3 | 110 | 50 | 60 | 4.785
2" | 4 | 110 | 50 | 80 | 6.380
2" | 5 | 110 | 50 | 100 | 7.975
3" | 2 | 110 | 63 | 60 | 3.190
3" | 3 | 110 | 63 | 90 | 4.785
3" | 4 | 160 | 75 | 120 | 6.380
3" | 5 | 160 | 75 | 150 | 7.975

Vazões recomendadas conforme qualidade da água
Série | Modelo | Vazão máx. | <50 ppm | 50/75 ppm | 75/100 ppm
2" | 2 | 40 | 30 | 26 | 22
2" | 3 | 60 | 45 | 39 | 33
2" | 4 | 80 | 60 | 52 | 44
2" | 5 | 100 | 75 | 65 | 55
3" | 2 | 60 | 48 | 44 | 40
3" | 3 | 90 | 72 | 66 | 60
3" | 4 | 120 | 96 | 88 | 80
3" | 5 | 150 | 120 | 110 | 100

Características / especificações técnicas

• Série: CYCLON (arquitetura hidráulica invertida).
• Sistema de separação por anéis combinado com retrolavagem a contracorrente e purga automática independente.
• Adequado para águas com alta carga de sólidos inorgânicos (areias, lodos pesados).
• Instalação modular adaptável a diferentes vazões e diâmetros (2" e 3").
• Modelos disponíveis: 2, 3, 4, 5 nas versões 2" e 3" com vazões máximas entre 40 e 150 m³/h conforme o modelo.
• Área de filtração por modelo disponível na tabela (3.190 a 7.975 cm²).
