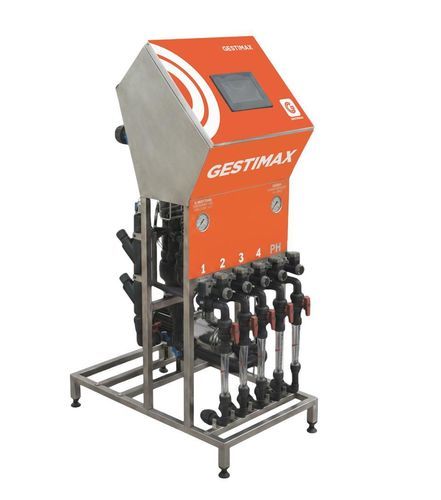

Injetor de fertilizante automático GESTIMAX

tipo Venturicom controladorcom controle preciso de dosagem

Descrição breve
Unidade profissional de fertirrigação com arquitetura modular escalável, injeção Venturi e controlo preciso de nutrientes, pH e condutividade (CE).

Descrição detalhada
GESTIMAX é uma solução compacta para a gestão integrada da irrigação e da nutrição vegetal. Combina uma estrutura em aço inox AISI 304 com um controlador integrado e um ecrã tátil a cores de 5" para operação local e remota. A injeção de fertilizantes e reguladores pH/CE é realizada por tecnologia Venturi, sem peças móveis no sistema de aspiração, reduzindo avarias e manutenção. Incorpora um bloco de mistura cilíndrico para obter uma integração homogénea da solução nutritiva antes da sua introdução na linha principal.

Destaques

• Design compacto e estrutura em aço inox AISI 304.
• Capacidade de injeção até 500 l/h por linha, expansível a 1000 l/h.
• Controlador integrado GXF-5 S16.
• Ecrã tátil a cores de 5".
• Telecontrolo via software PC e app móvel com router GW600.

Especificações gerais
Equipamento equipado com unidade de controlo modelo GXF-5 S16 e ecrã tátil a cores de 5 polegadas. Capacidade de injeção por linha até 500 l/h, expansível até 1000 l/h. Chassis com estrutura portante em aço inox AISI 304, projetado para fertirrigação com controlo de pH e condutividade elétrica (CE).

Principais dados técnicos
Tensão de alimentação: 380–400 V + N – 50 Hz
Potência total: 3 kW
Consumo total: 6 A
Número de linhas de injeção: 3 / 4 / 5
Tipo de estrutura: Aço inox AISI 304
Dimensões (C × L × A): 505 × 800 × 1345 mm
Peso líquido / bruto: 62,4 / 63,7 / 65,0 kg
Sistema de aspiração: Bloco cilíndrico PVC com venturis DN25
Eletroválvulas para injeção: FIP 10 mm
Câmara de mistura: PVC DN 140 mm
Ligação de entrada: DN 40 mm
Ligação de saída: DN 40 mm
Linhas de injeção: DN 25 mm
Saídas digitais configuráveis: 16 (expansível até 120)
Placa de controlo: Leitura CE + pH e controlo de 7 fertilizantes + pH
Diâmetro do coletor de sondas: DN 40 mm

Bomba e proteção
Controlo da bomba de fertilizante: Seletor manual / automático
Bomba de fertilizante: 50 Hz · 1,85 kW
Pressão máxima de trabalho: 4,0 bar
Transdutor de pressão: 4/20 mA – 0/10 bar

Especificações técnicas

• Modelo do controlador: GXF-5 S16
• Ecrã tátil: 5" a cores
• Injeção por linha: até 500 l/h (expansível a 1000 l/h)
• Estrutura: Aço inox AISI 304
• Dimensões: 505 × 800 × 1345 mm
• Peso: 62,4 / 63,7 / 65,0 kg (líquido / bruto)
• Conexões hidráulicas: entrada DN40, saída DN40, linhas de injeção DN25
• Sistema de aspiração: Bloco cilíndrico PVC com venturis DN25
• Sistema de mistura: Câmara de mistura PVC DN 140 mm
• Saídas digitais: 16 (expansível até 120)
• Controlo pH e CE: Leitura CE + pH e controlo até 7 fertilizantes + pH
• Bomba de fertilizante: 50 Hz · 1,85 kW; pressão máxima 4,0 bar
• Transdutor de pressão: 4/20 mA – 0/10 bar
