Válvula para irrigação Leopard

de controlede bloqueiohidráulica

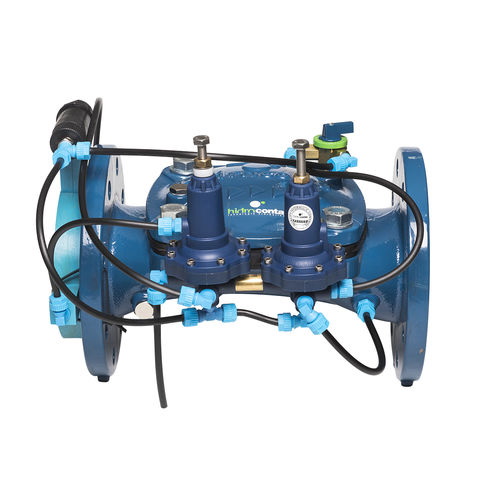

Limitador de fluxo e redutor de pressão Leopard Limitador de fluxo LEOPARD e válvula de diafragma hidráulico redutor de pressão. A válvula redutora e limitadora combinada desempenha ambas as funções independentemente. Limitador de fluxo Leopard e válvula hidráulica redutora de pressão As válvulas limitadoras de fluxo e redutoras de pressão Leopard estão disponíveis de DN 20 a DN 300 de diâmetro. Aplicações A válvula redutora e limitadora combinada desempenha ambas as funções independentemente. Permite-o: Evitar o consumo excessivo. Evitar quedas de pressão e, portanto, deficiências de abastecimento em pontos distantes da rede. Pressões elevadas que podem danificar os componentes da instalação. Funcionamento O piloto regula a abertura da válvula de acordo com a pressão diferencial, fornecendo o caudal pré-estabelecido e mantendo o fluxo constante. Por dois sensores, instalados de ambos os lados de uma placa de orifício que produz uma certa queda de pressão, obtém-se o fluxo circulante, fechando parcialmente a válvula hidráulica até apenas permitir o fluxo determinado se este fluxo for ultrapassado. Após a pré-selecção do fluxo a ser limitado, o piloto é capaz de modificar o caudal fixado em ± 15%. Turing o piloto limitador no sentido dos ponteiros do relógio permitirá um brilho mais elevado. A pré-selecção do piloto no sentido contrário ao dos ponteiros do relógio reduzirá o fluxo. O piloto redutor actúa sobre a válvula de forma que esta tenga uma funcionalidade modulante com a barbatana de manutenção constante da pressao abajo para o valor de regulación fijado. O piloto redutor actua sobre a válvula para que esta tenha uma função modulante, de modo a manter constante a pressão a jusante para o valor de controlo definido.
