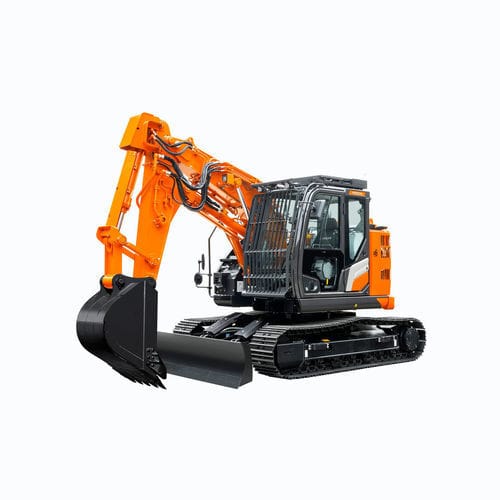

Escavadeira hidráulica ZX135US-7 SRF

compacta

Visão geral
Esta escavadora compacta de raio curto foi concebida para túneis e outros trabalhos em espaços confinados onde é necessário um reduzido balanço traseiro e lança/ braço curtos. É preparada para operações subterrâneas contínuas e aceita uma gama de acessórios pesados normalmente usados em máquinas de 20 toneladas. A máquina pode ser baixada para locais abaixo do nível do solo por guindaste e pode operar em conjunto com escavadoras de braço telescópico do tipo clamshell.

Principais características

• Potência nominal do motor: 74 kW (ISO14396)
• Peso operacional: 16 200 – 17 800 kg
• Alcance de escavação máx.: 6 390 mm
• Lança e braço curtos projetados para espaços confinados e túneis
• Compatível com acessórios usados em máquinas de 20 toneladas (p.ex. britadores, martelos)
• Pode ser baixada em locais subterrâneos por guindaste
• Capaz de operação em tandem com escavadoras de braço telescópico clamshell
• Disponibilidade: Europa

Motor e sistema hidráulico
Modelo do motor: TOYOTA INDUSTRIES CORPORATION 1KDE
Emissões do motor: EU Stage V
Tipo de motor: 4 tempos arrefecido a água, injeção direta common rail
Aspiração: turbo de geometria variável, intercooler, EGR refrigerado
Pós‑tratamento: sistema DOC+CSF
N.º de cilindros: 4
Deslocamento: 2,982 L
Bomba piloto: 1 bomba de engrenagens (vazão máx. 33,6 L/min)

Sistema hidráulico
Bomba principal: 2 bombas de pistão axial de deslocamento variável

Força de escavação da caçamba e do braço
Força de escavação da caçamba (ISO): 162 kN
Força de empuxo do braço (ISO): 75 kN

Peso e pressão no solo
Tipo de sapata: Tripla com patilha
Larguras de sapata: 500 / 600 / 700 mm
Peso operacional: 16 200 – 17 800 kg

Alcances de trabalho
Comprimento do braço: 2,05 m
Alcance de escavação máx.: 6 390 mm
Profundidade de escavação máx.: 2 640 mm
Altura máx. de descarga: 5 260 mm

Dimensões
Comprimento do esteira: 3 580 mm
Largura total da superestrutura: 2 480 mm
Altura total da cabine: 2 940 mm

Principais características
Potência nominal do motor (kW): 74 kW (ISO14396)
Peso operacional (kg): 16 200 – 17 800 kg

Especificações técnicas

• Modelo: ZX135US-7 SRF
• Modelo do motor: TOYOTA INDUSTRIES CORPORATION 1KDE
• Potência nominal do motor: 74 kW (ISO14396)
• Emissões do motor: EU Stage V
• Tipo de motor: 4 tempos arrefecido a água, injeção direta common rail
• Aspiração: turbo de geometria variável, intercooler, EGR refrigerado
• Pós‑tratamento: sistema DOC+CSF
• Cilindros: 4
• Deslocamento: 2,982 L
• Bomba piloto: 1 bomba de engrenagens (vazão máx. 33,6 L/min)
• Bomba principal: 2 bombas de pistão axial de deslocamento variável
• Força de escavação da caçamba (ISO): 162 kN
• Força de empuxo do braço (ISO): 75 kN
• Tipo de sapata: Tripla com patilha
• Larguras de sapata: 500 / 600 / 700 mm
• Peso operacional: 16 200 – 17 800 kg
• Comprimento do braço: 2,05 m
• Alcance de escavação máx.: 6 390 mm
• Profundidade de escavação máx.: 2 640 mm
• Altura máx. de descarga: 5 260 mm
• Comprimento do esteira: 3 580 mm
• Largura total da superestrutura: 2 480 mm
• Altura total da cabine: 2 940 mm
• Projetada para aplicações em túneis com lança e braço curtos para espaços confinados
• Compatível com acessórios para máquinas de 20 toneladas (britadores, martelos)
