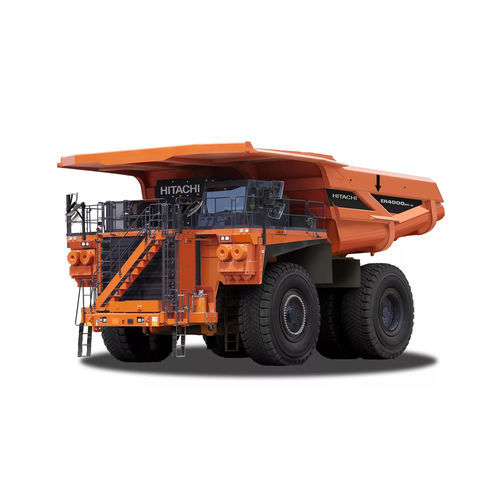

Caminhão basculante EH4000AC-5

de transportecom 2 eixos

Visão geral
Projetado para transporte de alta capacidade em operações de mineração de grande escala, o EH4000AC-5 combina alta velocidade de transporte, alto torque e durabilidade estrutural reforçada para reduzir tempos de ciclo e manter operações estáveis em condições de local variadas.

Dados principais do modelo

• Carga útil nominal: 242 toneladas (267 tons)
• Peso operacional bruto: 422 toneladas (465 tons)
• Potência nominal do motor: Padrão 1 864 kW (2 534 PS, 2 500 HP); Opção 2 013 kW (2 738 PS, 2 700 HP)
• Velocidade contínua máxima (transmissão elétrica): 65 km/h

Benefícios

• Alta capacidade de transporte para reduzir tempos de ciclo e melhorar a produtividade da frota.
• Construção reforçada da caçamba e do chassi para maior vida útil em condições de carga severas.
• Transmissão elétrica e travões de alta capacidade para melhor controlo e estabilidade operacional.

Compatibilidade de carregamento / Pass match

• Bem compatível com escavadeiras hidráulicas como a EX5600.
• Suporta carregamento eficiente com modelos como EX3600 e EX8000.
• O pass match otimizado reduz ciclos de carregamento desnecessários e estabiliza o carregamento conforme o material e as condições do local.

Especificações técnicas

• Motor — Modelo: Cummins QSKTA60-CE; Emissões/consumo: consumo de combustível otimizado; Potência nominal (@1900 min-1): 1 864 kW (padrão) / 2 013 kW (opção); Cilindros: 16; Diâmetro × curso: 159 × 190 mm; Cilindrada: 60 L.
• Transmissão elétrica — Relação planetária: 35,3 : 1; Velocidade contínua máxima: 65 km/h.
• Pneus — Dimensão: 50/80R57 (padrão); Largura da jante: 29 in (STD) / 32 in (OPT).
• Capacidades da caçamba — Struck (SAE): 147 m³; Heaped 2:1 (SAE): 187 m³ (as capacidades variam conforme a densidade do material).
• Direção — Sistema conforme ISO 5010; Diâmetro de viragem (ISO 7457): 27,4 m.
• Sistema hidráulico — Tempo de elevação: 19,0 s; Tempo de descida (float): 20,0 s.
• Travões — Travões de serviço: hidráulicos dianteiros e traseiros mais travão elétrico; Eixos: discos múltiplos arrefecidos a óleo; Secundário: conforme ISO 3450; Travão de estacionamento: aplicado por mola, libertação hidráulica; Travão elétrico dinâmico máx.: 3 500 kW.
• Pesos (aprox.) — Chassis com peças de elevação e caçamba: 153 500 kg; Caçamba excl. peças: 26 500 kg; Peso líquido da máquina: 180 000 kg (inclui operador, 100% combustível, equipamento padrão); Distribuição vazio: Frente 54% / Trás 46%; Carregado: Frente 35% / Trás 65%.
• Cabine — Cabine HI-TEC ROPS/FOPS: ROPS conforme ISO 3471 e SAE J1040; FOPS conforme ISO 3449.
• Construção da caçamba — Piso: 16 mm aço alta resistência 400 BHN resistente à abrasão; Frente: 9 mm 400 BHN; Laterais: 9 mm 400 BHN; Cobertura: 6 mm 400 BHN; Cantos: 12 mm 400 BHN.
• Capacidades de serviço — Carter (com filtros): 260 L; Arrefecimento motor: 576 L; Depósito combustível padrão: 2 170 L (opcional 4 172 L); Sistema hidráulico: 1 000 L; Arrefecimento travões: 550 L; Redutores planetários (E/D): 300 L; Rodas dianteiras (cada): 42 L; Lava-vidros: 5,3 L; Acumulador principal: 61 L.
• Dimensões — Comprimento total: 15 260 mm; Largura total: 8 560 mm; Altura total: 7 400 mm.
• Distância entre eixos & medidas relacionadas — Distância entre eixos: 6 040 mm; Bitola F/T: Frente 6 010 mm / Trás 4 960 mm; Largura veículo F/T: Frente 7 340 mm / Trás 7 720 mm; Abertura ao solo F/T: Frente 1 060 mm / Trás 860 mm; Saliente frontal: 4 840 mm; Dimensões internas caçamba L × W: 9 180 × 7 560 mm; Altura borda superior caçamba: 6 790 mm; Altura de despejo caçamba (Max/Min): 14 620 / 1 600 mm.
• Resumo — Carga útil nominal: 242 t; Peso operacional bruto: 422 t; Potência nominal do motor: Padrão 1 864 kW / Opção 2 013 kW.
