Sistema de controle de ventilação

digital

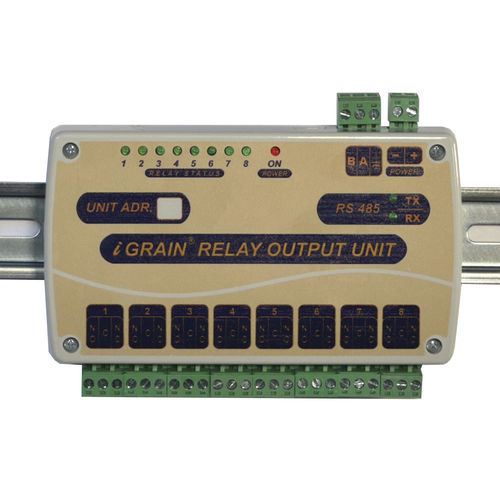

A unidade de saída de relé iGRAIN é um módulo de controlo concebido para o controlo automático dos ventiladores de arejamento e de ventilação do espaço livre. A unidade é controlada a partir do iGRAIN Dashboard Manager ou da placa de controlo via RS485 MODBUS. Cada unidade tem 8 relés com contactos NO (Normalmente Aberto) e NC (Normalmente Fechado) e o estado de cada relé é indicado por um díodo. Cada unidade de relé pode ser definida para um endereço individual e ser instalada remotamente onde se encontram os relés de potência de arejamento. Normalmente, a unidade só é utilizada para o controlo do arejamento se não estiver disponível um sistema PLC/SCADA. Vantagens: - Estado e controlo através do iGRAIN Dashboard Manager - Fácil montagem na placa de controlo - Funciona em modo manual ou automático através do software de controlo do arejamento Especificações técnicas: - Comunica via RS485 MODBUS a partir do software iGRAIN Dashboard Manager - Instalação onde se encontram os relés de potência da ventoinha - Montagem em calha DIN - 8 relés, com contactos NA e NF - Endereço MODBUS de 00 a 15 - Até 1.200 metros em cabo CAT-6 desde a placa de controlo até à última unidade de relé - Alimentação 12-24 VDC, 1A (calha DIN) ou 230 VAC (armário) - Pode ser ligado ao iGRAIN AIO-Hub para alimentação e comunicação MODBUS
