Canalização flexível OK series

em poliuretanoem aço inoxidável

Visão geral do produto

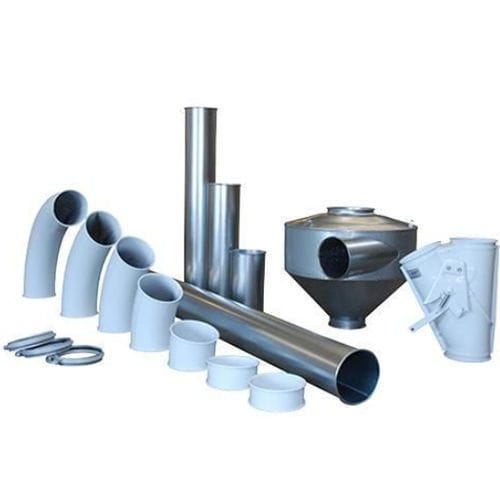

Os sistemas de tubagem Kongskilde OK Pipe são soluções para transporte pneumático e mecânico. A gama disponibiliza componentes modulares em aço galvanizado — tubos retos, curvas, ramificações, desviadores estanques bidirecionais, ciclones, saídas, redutores, acoplamentos e mangueiras flexíveis — para construir rotas de transporte entre equipamentos de processamento, armazenamento e extração.

Como funcionam os sistemas OK Pipe
Os sistemas OK Pipe podem operar em pressão ou vácuo e ligar-se a sopradouros, separadores e outros equipamentos. Os componentes combinam-se para criar percursos eficientes em torno das máquinas e da disposição das instalações. Os tubos retos estão disponíveis em comprimentos até 3 m para reduzir juntas e acelerar a instalação. Curvas de grande raio ajudam a manter a capacidade de transporte, reduzir o desgaste e limitar danos ao material. Desviadores estanques bidirecionais direcionam o fluxo em pressão ou vácuo; ciclones separam sólidos do fluxo de ar.

Opções flexíveis de ligação
O sistema de acoplamentos foi concebido para suportar montagens e desmontagens repetidas. Abraçadeiras de libertação rápida facilitam a substituição de componentes desgastados, ajustes de rotas ou adição de ramificações/saídas com interrupção mínima. Abraçadeiras de parafuso e acoplamentos permanentes estão disponíveis para instalações fixas, úteis para sistemas móveis ou frequentemente reconfigurados.

Opções de tubos para diferentes aplicações

• OK 100: Sistema padrão 100 mm; tubos retos em chapa galvanizada 0,75 mm. Destinado a transporte pneumático, extração e ventilação.
• OK 160: Sistema padrão 160 mm; tubos retos em chapa galvanizada 0,9 mm. Curvas: 1,0 mm na seção interior e 1,5 mm na seção exterior no lado exposto ao desgaste.
• OK 200: Sistema padrão 200 mm; tubos retos em chapa galvanizada 0,9 mm; adequado para transporte pneumático de maior capacidade, extração e ventilação.
• OKR: Sistema reforçado 160 mm; tubos retos em chapa galvanizada 1,25 mm. Curvas: 1,0 mm interior e 2,5 mm exterior para maior resistência ao desgaste.
• Curvas OKX 160: Curvas endurecidas e resistentes ao desgaste com até 3× resistência à abrasão; compatíveis com dimensões OK 160 e galvanizadas para instalação exterior.
• OKD 160 e OKD 200: Tubos e componentes extra reforçados para sistemas de fluxo por gravidade e tubos descendentes.
• Tubos insonorizados: Tubos de aço com isolamento adicional que amortecem vibração e reduzem ruído causado pelo impacto do material.
• Tubos transparentes em butirato: Permitem monitorização visual do fluxo e identificação mais rápida de obstruções.
• Mangueiras flexíveis: Opções em poliuretano e aço para pontos de sucção móveis sem desmontar a tubagem.
• Vários comprimentos: Tubos retos disponíveis em vários comprimentos até 3 m (incluindo secções mais curtas e telescópicas).

Tubagem insonorizada
Para ambientes sensíveis ao ruído, os tubos e curvas OK 160 estão disponíveis com isolamento acústico (betume e manga termorretrátil). Estas camadas aumentam a massa superficial e amortecem vibrações provocadas por grânulos, pellets, peças e materiais reciclados que batem na tubagem, reduzindo o ruído aproximadamente 5–12 dB.

Benefícios

• Design modular e que poupa espaço: Os componentes configuram-se em torno do equipamento existente e adaptam-se às alterações de produção.
• Maior vida útil dos componentes: Tubos reforçados e curvas resistentes ao desgaste reduzem o desgaste em aplicações exigentes.
• Instalação e manutenção rápidas: Acoplamentos de libertação rápida e comprimentos até 3 m simplificam a montagem e substituição.
• Transporte eficiente de materiais: Superfícies internas lisas e curvas de grande raio ajudam a manter o caudal de ar, limitar perdas de capacidade e reduzir danos ao material.
• Gama completa de opções: Tubos standard, reforçados, insonorizados, transparentes e flexíveis combinam-se com desviadores, transições e ciclones para concepção de sistemas completos.

Aplicações
O sistema OK Pipe destina-se ao transporte pneumático de sucata, resíduos, matérias-primas e produtos acabados em vários sectores industriais. Transporta habitualmente grânulos, pellets, resina virgem, regrind, flocos, canalizações, aparas, peças moldadas acabadas, poeira, aparas de papel e outros resíduos leves de produção. O sistema é usado para retirar resíduos diretamente de equipamentos de processamento ou para transportar materiais entre armazenamento, processamento e embalamento.

Especificações / Dados técnicos

• Materiais: chapa galvanizada para tubos standard e reforçados; curvas e componentes especializados pintados ou galvanizados conforme o caso.
• Comprimentos de tubos retos: Até 3 m (várias comprimentos incluindo secções mais curtas e telescópicas).
• OK 100: tubos retos 0,75 mm chapa galvanizada.
• OK 160: tubos retos 0,9 mm; curvas interior 1,0 mm, exterior 1,5 mm no lado exposto ao desgaste.
• OK 200: tubos retos 0,9 mm para transporte de maior capacidade.
• OKR (reforçado): tubos retos 1,25 mm; curvas interior 1,0 mm, exterior 2,5 mm para maior resistência ao desgaste.
• Curvas OKX: endurecidas, resistentes à abrasão (até 3×), dimensões compatíveis com curvas OK 160; adequadas para uso exterior.
• Série OKD: extra reforçada para sistemas de fluxo por gravidade e tubos descendentes.
• Isolamento acústico: camadas de betume e manga termorretrátil; redução de ruído aproximadamente 5–12 dB.
• Tubos transparentes em butirato: monitorização visual do fluxo.
• Mangueiras flexíveis: opções em poliuretano e aço para pontos de sucção móveis.
• Conexões: abraçadeiras de libertação rápida para reconfigurações frequentes; abraçadeiras de parafuso e acoplamentos permanentes para instalações fixas.
• Componentes: redutores/transições para diferentes diâmetros, desviadores estanques bidirecionais, ciclones, ramificações, saídas, suportes, tubos telescópicos e componentes standard para construir sistemas completos.
• Modos de operação: adequado para transporte por pressão ou vácuo e integração com sopradouros e separadores.
