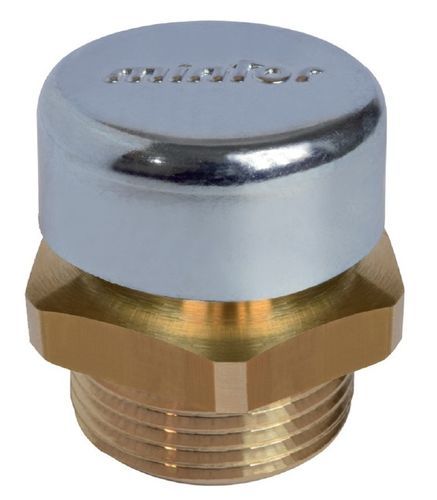

Bujão respiro TSL

de enchimento

Descrição do produto
Tampa de enchimento em latão protegida por cobertura em aço zincado; sem válvula interna. Fornecida sem vedação externa. Sob consulta, disponível com niquelagem, diferentes calibrações ou em liga de alumínio.

Observação
O produto não foi projetado para operar em posição invertida. Instalação ou testes nessa configuração não estão em conformidade com as especificações de projeto e podem comprometer o funcionamento correto do dispositivo.

Informações técnicas - GAS ISO 228
CÓDIGO | ROSCA | d | h | f | e | s | PESO (g)
1GTSL00O | 1/8" | 14 | 17 | 8 | 14 | 15.6 | 18
1GTSL10O | 1/4" | 16.5 | 19 | 8 | 17 | 19 | 25
1GTSL20O | 3/8" | 21 | 19 | 8 | 22 | 24.5 | 44
1GTSL30O | 1/2" | 21 | 22 | 10 | 24 | 26.8 | 61
1GTSL40O | 3/4" | 30 | 24 | 12 | 32 | 36 | 108
1GTSL50O | 1" | 30 | 29 | 14 | 40 | 44.5 | 160

Informações técnicas - MÉTRICO MB
CÓDIGO | ROSCA | d | h | f | e | s | PESO (g)
1MTSL00O | 10 x 1 | 14 | 17 | 8 | 14 | 15.6 | 18
1MTSL10O | 14 x 1,5 | 16.5 | 19 | 8 | 17 | 19 | 27
1MTSL20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 44
1MTSL30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSL40O | 20 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 64
1MTSL50O | 22 x 1,5 | 21 | 21.5 | 10 | 27 | 30.5 | 76

Características / especificações técnicas

• Modelo: TSL
• Função: tampa de enchimento com respirador livre
• Material: corpo em latão
• Proteção: cobertura em aço zincado
• Válvula interna: nenhuma (sem válvula interna)
• Condição de fornecimento: fornecido sem vedação externa
• Acabamentos/opções: niquelagem disponível mediante consulta
• Materiais alternativos: liga de alumínio mediante consulta
• Calibrações: diferentes calibrações mediante consulta
• Normas/roscas: variantes GAS ISO 228 e métricas MB (ver tabelas acima para códigos e dimensões)
• Restrição de instalação: não projetado para operar em posição invertida; testes/instalação invertida podem comprometer o funcionamento
