Bujão respiro PRS/F

Descrição do produto

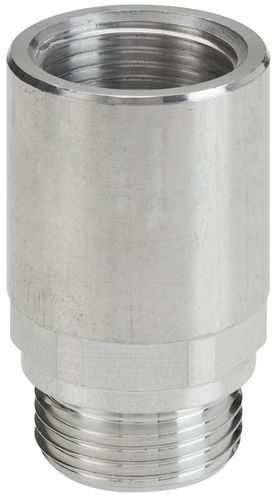

Extensão de respirador para sistemas hidráulicos/lubrificantes. Fabricada em liga de alumínio (padrão: sem tratamento de superfície), mesmo roscamento no lado interno e externo, câmara ampla com desenho em labirinto. Particularmente adequada para máquinas agrícolas, equipamentos de movimentação de terras e máquinas de construção.

Opções

• Disponível mediante pedido com tratamento de anodização.
• Disponível mediante pedido em aço sem diafragmas internos.

Aviso
O produto não foi projetado para operar em posição invertida. A instalação ou os testes nessa configuração não cumprem as especificações de projeto e podem comprometer o funcionamento adequado do dispositivo.

Informações técnicas - GAS ISO 228
TIPO | CÓDIGO | ROSCA | d | h | f | e | PESO (g)
PRS/F1G | 1GPSF10A | 1/4" | 20 | 40 | 8 | 17 | 28
PRS/F2G | 1GPSF20A | 3/8" | 26 | 40 | 10 | 22 | 45
PRS/F3G | 1GPSF30A | 1/2" | 30 | 40 | 11 | 27 | 61
PRS/F4G | 1GPSF40A | 3/4" | 36 | 50 | 12 | 32 | 103
PRS/F5G | 1GPSF50A | 1" | 42 | 50 | 14 | 38 | 136

Informações técnicas - MÉTRICO MB
TIPO | CÓDIGO | ROSCA | d | h | f | e | PESO (g)
PRS/F1M | 1MPSF10A | 14 x 1.5 | 20 | 40 | 8 | 17 | 28
PRS/F2M | 1MPSF20A | 16 x 1.5 | 26 | 40 | 10 | 22 | 46
PRS/F3M | 1MPSF30A | 18 x 1.5 | 26 | 40 | 10 | 22 | 42
PRS/F4M | 1MPSF40A | 20 x 1.5 | 30 | 40 | 11 | 27 |
PRS/F5M | 1MPSF50A | 22 x 1.5 | 30 | 40 | 11 | 27 | 60

Características / especificações técnicas

• Material: liga de alumínio (padrão não tratado).
• Rosca: mesma rosca para lados interno e externo (opções GAS ISO 228 e métricas MB listadas).
• Projeto: câmara interna ampla em labirinto para desempenho do respirador.
• Aplicações: máquinas agrícolas, equipamentos de movimentação de terras e máquinas de construção.
• Opções: anodização disponível mediante pedido; versão em aço sem diafragmas internos disponível mediante pedido.
• Limitação de operação: não projetado para uso invertido; instalação/testes invertidos podem comprometer a função.
• Modelos e dimensões disponíveis: ver Informações técnicas - GAS ISO 228 e MÉTRICO MB acima.
