Sensor de nível visual TLAX

Produto

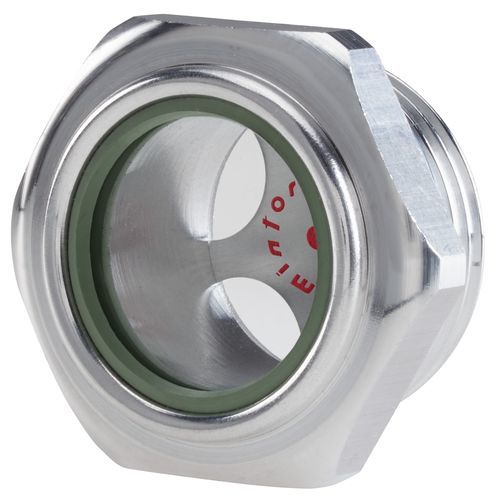

Indicador de nível visual com vidro Pyrex. Modelo TLAX para monitorização visual do nível de líquido em instalações industriais. Construído em liga de alumínio com janela de inspeção em vidro Pyrex, adequado para temperaturas de -20°C a +200°C. Pressão de trabalho recomendada: 3 bar. Fornecido com junta; versão em latão e anodização disponíveis a pedido.

Materiais e construção
Corpo: liga de alumínio (padrão). Janela de inspeção: vidro Pyrex. Fornecido com junta. Versão em latão disponível sob pedido. Intervalo de temperatura: -20°C a +200°C. Pressão recomendada: 3 bar. Tratamento de anodização disponível a pedido.

Ficha técnica - GAS ISO 228
TIPO | CÓDIGO | ROSCA | f | t | v | e | PESO (g)
TLAX1G * | 1GTLX10A | 1/4" | 8 | 9 | 10 | 17 | 5
TLAX2G | 1GTLX20A | 3/8" | 10.5 | 10 | 13 | 22 | 11
TLAX3G | 1GTLX30A | 1/2" | 11 | 9 | 16 | 27 | 14
TLAX4G | 1GTLX40A | 3/4" | 12 | 9 | 21 | 32 | 20
TLAX5G | 1GTLX50A | 1" | 15.5 | 10 | 27 | 40 | 34
TLAX6G | 1GTLX60A | 1" 1/4 | 15 | 10 | 37 | 50 | 49
TLAX7G | 1GTLX70A | 1" 1/2 | 15 | 10 | 40 | 55 | 61
TLAX8G | 1GTLX80A | 2" | 17 | 14 | 50 | 70 | 127

Ficha técnica - MÉTRICO MB
TIPO | CÓDIGO | ROSCA | f | t | v | e | PESO (g)
TLAX1M * | 1MTLX10A | 14 x 1.5 | 8 | 9 | 10 | 17 | 5
TLAX2M | 1MTLX20A | 16 x 1.5 | 10.5 | 10 | 13 | 22 |
TLAX3M | 1MTLX30A | 18 x 1.5 | 10.5 | 10 | 13 | 22 | 11
TLAX4M | 1MTLX40A | 20 x 1.5 | 11 | 10 | 16 | 24 | 11
TLAX5M | 1MTLX50A | 22 x 1.5 | 11 | 9 | 16 | 27 | 15
TLAX6M | 1MTLX60A | 27 x 1.5 | 12 | 9 | 21 | 32 | 22
TLAX7M | 1MTLX70A | 33 x 1.5 | 15.5 | 10 | 27 | 40 | 36
TLAX8M | 1MTLX80A | 33 x 2 | 15.5 | 10 | 27 | 40 | 37
TLAX9M | 1MTLX90A | 35 x 1.5 | 15.5 | 10 | 27 | 40 | 39
TLAX10M | 1MTLX91A | 40 x 1.5 | 12 | 10 | 37 | 50 | 44
TLAX11M | 1MTLX92A | 42 x 3 | 15 | 10 | 37 | 50 |

Notas
* O item TLAX1G - TLAX 1/4" é fornecido sem estrela de contraste.
* O item TLAX1M - TLAX 14 x 1.5 é fornecido sem estrela de contraste.

Características / especificações técnicas

• Modelo: TLAX
• Tipo: Indicador de nível visual com vidro Pyrex
• Material do corpo: liga de alumínio (padrão); latão sob pedido
• Janela de inspeção: vidro Pyrex
• Intervalo de temperatura: -20°C a +200°C (máx.)
• Pressão de trabalho recomendada: 3 bar
• Acabamento: anodização disponível a pedido
• Opções de rosca: GAS ISO 228 e métrica MB (ver tabelas técnicas acima)
