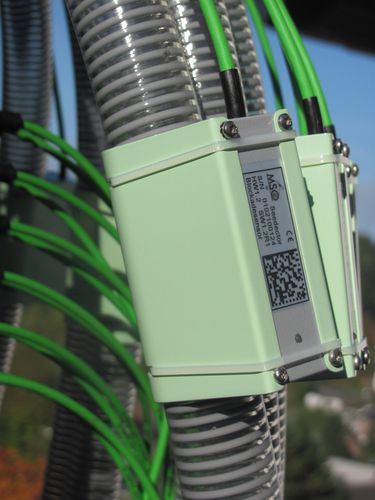

Sensor de fluxo de circuito fechado SeeDector

de radarde micro-ondasde seiva

SeeDector utiliza uma técnica inovadora para medir a quantidade e a velocidade de um fluxo de material particulado (por exemplo, sementes, fertilizante mineral, grânulos) ou líquidos que se movem em tubos. Para muitas aplicações - por exemplo, semeadoras, aplicadores de fertilizantes, injetores de chorume - a quantidade e a velocidade de um fluxo de material tornam-se mensuráveis pela primeira vez, em tempo real durante o processo. SeeDector é o sensor de bloqueio de sementes no sistema SeedMon. SeeDector é um sensor de fluxo de materiais baseado em ondas eletromagnéticas de alta frequência (micro-ondas, radar Doppler). SeeDector é fixado diretamente em um tubo ou cano sem alterações. Os dados de medição são transferidos via CAN-Bus. A técnica SeeDector foi solicitada para patente alemã e europeia. A patente dos EUA (US 8,915,144 B2) foi concedida. Na feira Agritechnica 2011, SeeDector foi premiado com uma medalha de prata pela comissão de novidades da DLG. - Medição de vazão de um fluxo de material particulado ou líquido em queda livre ou transportado pneumaticamente. - Cobre a faixa das menores (por exemplo, colza, grama) às maiores sementes (por exemplo, feijões, ervilhas). - Permite e otimiza o monitoramento, controle e controle em malha fechada. - Instalação fácil e simples, fixada com um suporte de chapa de aço em um tubo de plástico (possivelmente com espiral metálica) ou colocada em uma janela recortada de um tubo metálico. - Sem corte ou alteração de um tubo de plástico. - Nada é integrado no tubo que restrinja o fluxo de material. - Nenhuma alteração no design da máquina. - Em virtude do princípio funcional (radar Doppler) insensível à sujeira, poeira ou incrustação dentro do tubo - ao contrário de todos os outros princípios funcionais da concorrência. - Sensor inteligente com processamento e comunicação integrados (microcontrolador). - Interface CAN para saída da quantidade e velocidade do fluxo de material. - Permite que os sistemas de monitoramento de bloqueios detectem um bloqueio parcial com vazão reduzida. - Permite o monitoramento e detecção da ativação e desativação do fluxo ao marcar linhas de tramado. - Para instalação em tubos ou canos de diferentes diâmetros, está disponível uma ampla gama de suportes de chapa de aço com dimensões correspondentes. - Componentes do sensor: frontend de micro-ondas planar, amplificador de filtro, microcontrolador, transceptor CAN - Fonte de alimentação: 5 V DC/70 mA máx - Faixa de temperatura: -20°C a +70°C em operação - Sinal de saída: CAN 2.0 B - Taxa de atualização: 2 Hz - Dimensões do sensor: 90 mm x 47 mm x 40 (72)mm (CxLxA), sem cabo, sem suporte - Instalação: fixada com suporte de chapa de aço - Garantia: 2 anos
