Sistema de aquecimento alimentação elétrica PZ series

para armazenamento de cereais

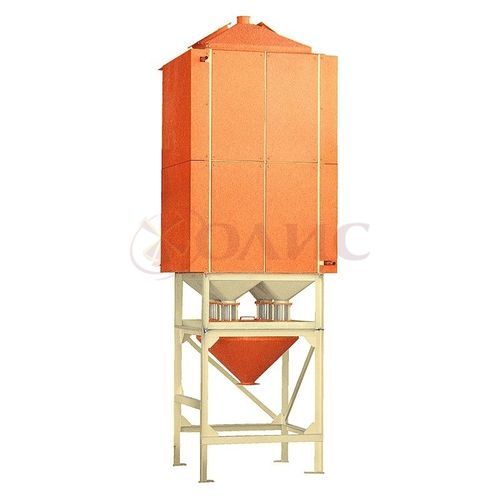

Os aquecedores de cereais PZ são concebidos para o aquecimento de cereais na estação fria. É utilizado em moinhos onde se produz farinha de trigo. O aquecedor (Fig. 1) é constituído por uma tremonha de receção (Pos. 1), uma ou várias secções de aquecimento (Pos. 2) e tubos de saída (Pos.3). A secção de aquecimento (Fig. 2) é um tipo de eixo de construção com secção transversal retangular de 1000×1000 mm e comprimento de 2000 mm. Um elemento de aquecimento é feito de segmentos rectos de um tubo ligado a uma bobina. As suas juntas soldadas estão situadas no exterior do poço. A secção do corpo está equipada com caixas de visita para acesso ao aquecedor e tampas que cobrem as juntas dos tubos de aquecimento. Um tubo de saída inclui um design de funil de saída que exclui a formação de zonas de estagnação na secção de aquecimento, bem como um descarregador rotativo com um acionamento. Todos os elementos de aquecimento externos do aquecedor são isolados. A água é utilizada como transportador de calor, que é aquecida numa caldeira de qualquer tipo e passa através de um elemento de aquecimento num circuito fechado. Uma secção de aquecimento foi concebida com uma produtividade de 1500 kg/h. Se for necessário aumentar a produtividade, o número necessário de secções é definido de forma consistente, montando-as verticalmente com a ajuda de ligações flangeadas. O grão a ser aquecido é introduzido na tremonha e entra por gravidade na secção de aquecimento. Em resultado do contacto com uma superfície quente, o grão é aquecido. O grão é descarregado da máquina através do tubo de saída e do descarregador rotativo. O aquecedor de cereais está equipado com um quadro de controlo com um transdutor de frequência. O transdutor de frequência regula o número de rotações do descarregador rotativo na saída da máquina e o tempo de permanência do grão no aquecedor.
