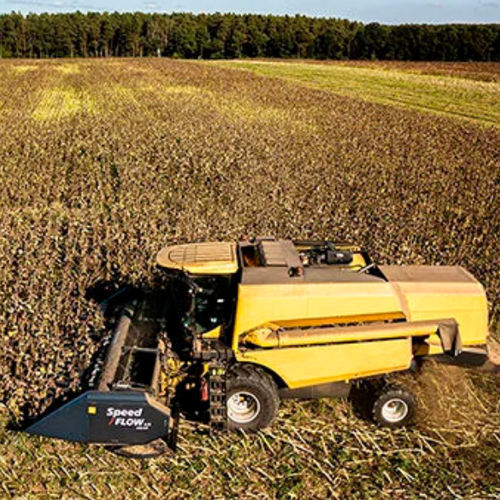

Plataforma de corte para girassol Speed FLOW 11.75

com ajuste hidráulicopara colheitadeira combinadade alto rendimento

Visão geral
As plataformas de colheita de girassol sem linhas Speed Flow foram concebidas para colher girassóis independentemente da orientação de sementeira. Disponíveis em larguras de trabalho de 4,1 m a 10,85 m, podem ser equipadas com um cortador rotativo opcional roto-cut e um rolo triturador para gerir os resíduos das hastes. O projeto minimiza a perda de sementes (até 3 %) e permite velocidades de operação indicadas até 12 km/h (tabela técnica: 7–10 km/h). Um rotor adicional sob a barra de corte e uma aleta hidráulica permitem trabalhar em campos irregulares.

Principais características

• Conceito sem linhas: colheita independentemente da orientação das linhas ou direção de sementeira.
• Cortador rotativo roto-cut opcional com rolo para fragmentar hastes e proteger os pneus.
• Baixa perda de sementes: até 3 % (indicação do produto).
• Velocidade de operação/trabalho: até 12 km/h (texto do produto); 7–10 km/h (tabela técnica).
• Rotor adicional sob a barra de corte e aleta hidráulica para culturas com alturas irregulares.
• Folga da plataforma ajustável manualmente para minimizar perdas em variedades de haste fina.
• Compatível com qualquer debulhadora equipada com quadro de montagem e acoplamentos hidráulicos adequados.

Folga da plataforma ajustável
A folga da plataforma é ajustável manualmente entre 3,5 e 7 cm para reduzir perdas em variedades de haste fina, minimizando o espaço sob a corte.

Independência da orientação das linhas
O conceito sem linhas permite a colheita em qualquer direção e adapta-se a diferentes espaçamentos entre linhas utilizados por agricultores ou regiões, aumentando a flexibilidade operacional.

Sistema roto-cut
A unidade roto-cut opcional monta-se num quadro independente com ajuste hidráulico de altura a partir da cabina. As lâminas e engrenagens cónicas são em aço resistente ao desgaste com revestimento de carboneto de tungsténio (dureza da lâmina 60 HRC). Os rotores de corte atingem velocidades de ponta de 25 m/s para fragmentar os resíduos e acelerar a decomposição; um rolo esmagador atrás do triturador protege os pneus.

Transmissão de accionamento
A transmissão do sistema é efetuada através de caixas de engrenagens cónicas em ferro fundido e eixos PTO para garantir durabilidade e baixa manutenção. Uma embraiagem de fricção central protege a máquina contra danos mecânicos por bloqueios súbitos permitindo velocidades de trabalho mais elevadas.

Colheita de girassóis com altura desigual
O sistema de regulação compreende uma aleta hidráulica retráctil e um rotor sob a barra de corte: a aleta dobra as cabeças para a frente enquanto o rotor as puxa para baixo, permitindo que as cabeças repousem na plataforma e sejam cortadas por baixo, fazendo com que entrem na debulhadora principalmente as cabeças.

Universalidade e comandos
As plataformas Speed Flow podem montar-se em qualquer modelo de debulhadora compatível com o quadro de montagem e acoplamentos hidráulicos selecionados. O ajuste de inclinação e as regulações do quadro universal permitem escolher o melhor ângulo de trabalho. Os ajustes (altura de corte e aleta hidráulica) controlam-se a partir da cabina; um indicador visível de altura de corte encontra-se na plataforma.

Tabela técnica
Modelo: Speed Flow — 6.75, 7.75, 8.75, 9.75, 10.75, 11.75, 12.75, 13.75, 14.75, 15.75
Larguras de trabalho (m): 4,1; 4,85; 5,6; 6,35; 7,1; 7,85; 8,6; 9,35; 10,1; 10,85
Larguras totais (m): 4,6; 5,35; 6,1; 6,85; 7,6; 8,35; 9,1; 9,85; 10,6; 11,35
Peso com roto-cut (kg): 2000; 2200; 2430; 2560; 2700; 2830; 2980; 3200; 3450; 3630
Número de lâminas roto-cut: 12; 14; 16; 18; 20; 22; 24; 26; 28; 30
Sistema de corte: roto-cut (opcional)
Dureza do revestimento das lâminas: 60 HRC
Folga ajustável da plataforma: 3,5–7 cm
Velocidade de trabalho (tabela): 7–10 km/h
Intervalo de serviço: 10 h

Especificações técnicas

• Designação do modelo: Speed Flow
• Tamanhos disponíveis (designação de fila): 6.75; 7.75; 8.75; 9.75; 10.75; 11.75; 12.75; 13.75; 14.75; 15.75
• Larguras de trabalho (m): 4,1; 4,85; 5,6; 6,35; 7,1; 7,85; 8,6; 9,35; 10,1; 10,85
• Larguras totais (m): 4,6; 5,35; 6,1; 6,85; 7,6; 8,35; 9,1; 9,85; 10,6; 11,35
• Peso com roto-cut (kg): 2000–3630 conforme o modelo
• Lâminas roto-cut: 12–30 conforme o modelo
• Sistema de corte: roto-cut (opcional)
• Dureza do revestimento das lâminas: 60 HRC
• Folga ajustável da plataforma: 3,5–7 cm
• Velocidade de operação/ trabalho: até 12 km/h (texto do produto); 7–10 km/h (tabela técnica)
• Perda de sementes: até 3 %
• Rotor sob a barra de corte e aleta hidráulica para campos irregulares
• Altura de corte: ajustável hidraulicamente a partir da cabina; indicador visível de altura de corte na plataforma
• Transmissão: caixas de engrenagens cónicas em ferro fundido e eixos PTO; embraiagem de fricção central para proteção
• Intervalo de serviço: 10 h
