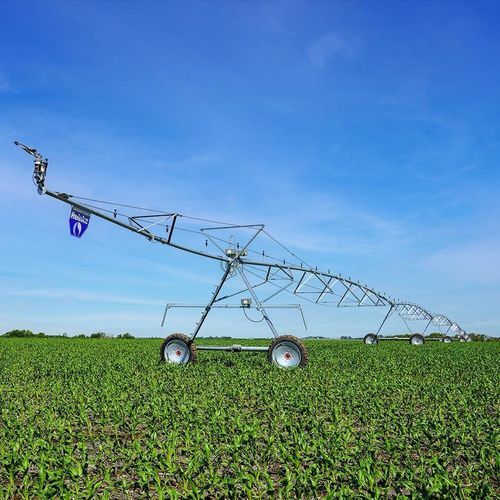

Pivô central de irrigação Electrogator® 3

com rodas

Visão geral
O E3™ (Electrogator® 3) é um sistema de irrigação por pivot central concebido para operação estável, confiável e instalação adaptável. O desenho de estrutura aberta permite retrofit em sistemas de irrigação existentes e utiliza uma perna de torre em canal C como fundação. Rolamentos patenteados sem manutenção proporcionam capacidade de retenção e vida útil prolongada sem lubrificação.

Principais características

• Estrutura aberta para flexibilidade de retrofit e fundação com perna de torre em perfil C.
• Rolamentos sem manutenção para reduzir a manutenção de rotina.
• Espaçamento uniforme dos acopladores para cobertura de água uniforme e melhor rastreamento (disponível em intervalos de 30" ou 60").
• Vedantes V-ring que protegem contra exposição UV e ajudam a preservar o fluxo.
• Sistema de treliça ReinLock™ com cubo anti-racking de 5 pontos e retenção por um único parafuso para manter a curvatura da viga e a transferência de tensões.
• Múltiplas opções de transmissão para diferentes solos e terrenos: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™.
• Capacidade de monitoramento e controle remoto compatível com sistemas remotos Reinke.

Informações do produto — Centro pivot
O desenho de estrutura aberta do E3 permite retrofit direto em muitas configurações de irrigação. A perna de torre em canal C fornece uma fundação resistente. Rolamentos patenteados sem manutenção suportam altas forças rotacionais, fornecendo forte capacidade de retenção e desempenho prolongado sem lubrificação periódica.

Informações do produto — Vãos
O espaçamento uniforme dos acopladores em todo o sistema gera cobertura consistente e melhor rastreamento independentemente das combinações de vãos. Opções de espaçamento de saída de vão: 30" ou 60". Vedantes V-ring de referência no setor protegem as superfícies de vedação da radiação UV e ajudam a manter o fluxo de projeto. O ReinLock™ Trussing System usa um cubo anti-racking de 5 pontos com um único parafuso para preservar a curvatura do vão e transferir tensões de forma eficaz.

Informações do produto — Fim do sistema
Os braços finais empregam um desenho de treliça invertida para cobertura adaptável; extremidades de vareta parafusadas permitem folgas personalizadas para atender às exigências do campo. O Electronic Swing Arm Corner patenteado (ESAC®) fornece irrigação de cantos com comprimentos disponíveis (por exemplo, 290' e 330') para otimizar a cobertura de cantos e minimizar o excesso ou falta de água.

Informações do produto — Torres e elementos estruturais
O sistema inclui reforços de torre (tubo de aço zincado 3") compatíveis de extremidade a extremidade, opções de torre de perna única para reduzir perdas de cultura, juntas superiores de gancho/recebedor de torre melhoradas compatíveis com as hastes de treliça ReinLock, e a caixa de engrenagens Blue Reinke 10/16 Wheel Gearbox com garantia estendida. Motores de engrenagem de acionamento central usam aço de alta resistência, conexões elétricas totalmente fechadas e engrenagens helicoidais para operação robusta em terrenos irregulares.

O que esperar (implantação e manutenção)

• Assistência em projeto e configuração do sistema disponível através de revendedores locais certificados para adaptar a cobertura ao formato do campo e maximizar a área irrigada.
• Sistemas fabricados em fábrica são entregues e instalados por revendedores.
• A manutenção é simplificada por rolamentos sem manutenção e vedantes V-ring protegidos; verificações de rotina incluem invernização, inspeção de componentes mecânicos quanto a desgaste e calibragem/alinhamento dos pneus.

Especificações técnicas

• Pontos de pivot: 6", 8" (Rolamento sem manutenção), 10"
• Comprimento máximo do sistema: 2,900'
• Diâmetros de tubo: 6", 6 5/8"
• Materiais de tubo: Aço de alta resistência, CN+
• Revestimentos de tubo: ReinCoat®, RedCoat™
• Comprimentos de vão (varia por tubo): 80', 100', 120', 140', 160', 175', 180', 200', 220'
• Conexão de vão: Hook & Receiver
• Espaçamento de saída de vão: 30", 60"
• Percentual de inclinação do vão: Até 23% (varia por comprimento de vão e kits de desempenho)
• Comprimentos de braço: 10' a 110' em incrementos de 10'
• Engrenagens de roda: Serviço médio, série 740; Reinke 10/16 WheelGear
• Pneus: 11" x 22.5", 11.2" x 24", 320/85R24, 14.9" x 24", 16.9" x 24", 11.2" x 38", 320/85R38, 13.6" x 38", 380/80R38
• Opções de trem de transmissão: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™
• Alturas de torre: Low-Profile, Standard, Sugargator®, Supergator®
• Sistema de treliça: ReinLock™ Trussing System
• Barras de treliça: 5/8", 3/4", 13/16"
• Opções de reboque: Four-Wheel Pivot Mover, Skid Tow, Two-Wheel Kwik Tow, Reverse Tow, Engine Drive (nota: limitações de comprimento máximo da máquina aplicam-se a certos pacotes de reboque)
• ESAC™ Swing Arm Corner: Disponível
• Wrap Span: Disponível
• Drop Span: Disponível
• Itens notáveis de longevidade: V-Ring Seal (garantia de 25 anos), Span Joint Water Hose (Boots) (garantia de 10 anos), falhas estruturais relacionadas à corrosão cobertas até 20 anos para materiais listados; várias garantias aplicáveis a transmissões e componentes (ver especificações do fabricante).
