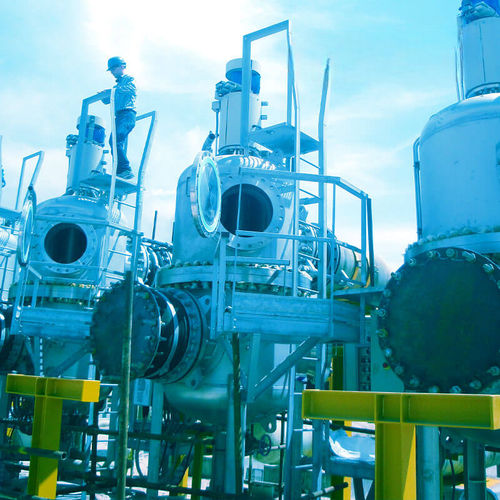

Filtro de água ABSWF

Visão geral
O filtro de retrolavagem automática ABSWF foi concebido para caudais elevados em unidades de média e grande dimensão que utilizam captações de água do mar, rio ou lago. Proporciona uma separação sólido-líquido fiável e serve para remover areia, substâncias orgânicas em suspensão, algas e contaminantes semelhantes. É adequado para instalação em linha com ligações flangeadas e operação contínua sem interrupção da filtração.

Categoria / Tipologia
ÁGUA POTÁVEL / FILTROS

Quando usar
O ABSWF é tipicamente usado em unidades médias e grandes onde se exige uma instalação em linha simples, elevada fiabilidade e remoção eficaz de sólidos (areia, algas, orgânicos em suspensão) para captações marinhas, fluviais ou lacustres.

Construção

• Câmara cilíndrica resistente composta por dois compartimentos flangeados na linha central (água bruta e água filtrada) com cabeças conformadas nas extremidades
• Conjunto de elementos filtrantes cilíndricos compostos por barras trapezoidais instaladas acima de uma placa rotativa com eixo motriz central
• Conexões flangeadas para água bruta e água filtrada
• Sistema de retrolavagem composto por um coletor de retrolavagem e uma válvula motorizada
• Instrumentos para monitorização de pressões nas várias secções
• Motorredutor robusto no eixo rotativo completo com limitador de carga
• Vedação hidráulica adequada às pressões do eixo
• Painel de controlo a bordo
• Escada de acesso e passadiço de manutenção

Funcionamento
Durante a filtração normal, a água atravessa os elementos filtrantes devido à diferença de pressão entre os dois compartimentos (sempre inferior a 0,5 bar). Quando a pressão diferencial atinge o máximo ajustado enquanto a filtração continua, inicia-se a retrolavagem dos elementos filtrantes. Dependendo do modelo, a retrolavagem pode ocorrer em sequência num, dois ou três elementos de cada vez até que a pressão diferencial caia abaixo do ponto mínimo definido.

Pontos fortes

• Adequado para água do mar
• Filtração pressurizada com alta pressão residual
• Funcionamento completamente automático sem paragem da filtração
• Baixo consumo de energia
• Baixa manutenção de rotina

Especificações técnicas

• Nome do modelo: ABSWF
• Aplicação: água potável / água do mar / captações de rio / lago
• Função: filtro de retrolavagem automático para remoção de areia, orgânicos em suspensão, algas
• Tipo de filtração: filtração pressurizada com coletor de retrolavagem e válvula motorizada
• Pressão diferencial típica através dos elementos: < 0,5 bar durante a filtração
• Modo de retrolavagem: retrolavagem sequencial (1, 2 ou 3 elementos de cada vez, conforme o modelo)
• Componentes mecânicos: placa rotativa com eixo motriz central, elementos filtrantes cilíndricos de barras trapezoidais, motorredutor com limitador de carga, vedação hidráulica do eixo
• Conexões: conexões flangeadas para água bruta e água filtrada para instalação em linha
• Instrumentação: instrumentos de controlo de pressão para as secções
• Auxiliares: painel de controlo a bordo, escada de acesso e passadiço de manutenção
• Funcionamento: totalmente automático sem paragem da filtração
