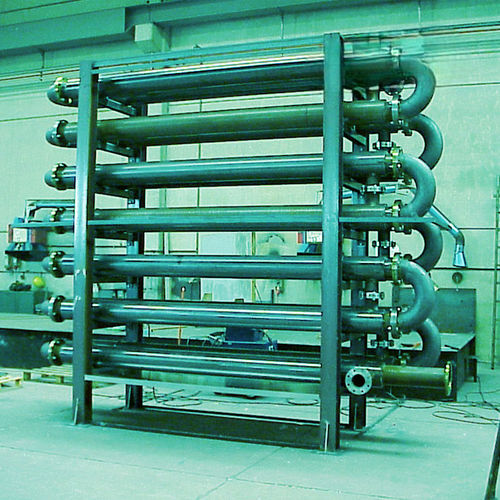

Trocador de calor em aço inoxidável SCF

Descrição O permutador de calor SCF para lodo biológico é instalado para manter a temperatura de funcionamento do digestor constante e evitar variações térmicas súbitas superiores a 2–3 °C. É constituído por um conjunto de tubos concêntricos unidos por cotovelos a 180°. O lodo circula na tubagem interna enquanto a água corre externamente em contracorrente, atuando como volante térmico. A temperatura de entrada do lodo situa-se em cerca de 30–32 °C e a de saída em 37–40 °C. A velocidade do lodo no interior do permutador é aproximadamente 1,5 m/s. A capacidade máxima de troca térmica é cerca de 22.500 kcal/m²·h. Válvulas de ventilação e de escoamento nas seções superior e inferior asseguram um funcionamento eficiente. O permutador é totalmente desmontável para facilitar as operações de limpeza interna. Construção padrão em aço carbono; a pedido pode ser fornecido totalmente em aço inoxidável ou em versão híbrida (tubos internos inox / tubos externos aço carbono).

Categoria / Tipologia
LODO / PERMUTADOR DE CALOR

Pontos fortes

• Alta eficiência térmica
• Elevada capacidade de troca térmica
• Dimensões externas reduzidas

Características / especificações técnicas

• Modelo: SCF
• Função: manter a temperatura do digestor constante; evitar variações térmicas súbitas > 2–3 °C
• Construção: conjunto de tubos concêntricos com cotovelos a 180°
• Arranjo de fluxo: lodo na tubagem interna; água externa em contracorrente
• Função de volante térmico assegurada pelo circuito de água externo
• Temperatura de entrada do lodo: ~30–32 °C
• Temperatura de saída do lodo: ~37–40 °C
• Velocidade do lodo no permutador: ~1,5 m/s
• Capacidade máxima de troca térmica: ~22.500 kcal/m²·h
• Válvulas de ventilação e escoamento: localizadas nas seções superior e inferior para operação eficiente
• Manutenção: totalmente desmontável para limpeza interna
• Material padrão: aço carbono; opções: aço inox total ou híbrido (interno inox / externo aço carbono) sob consulta
