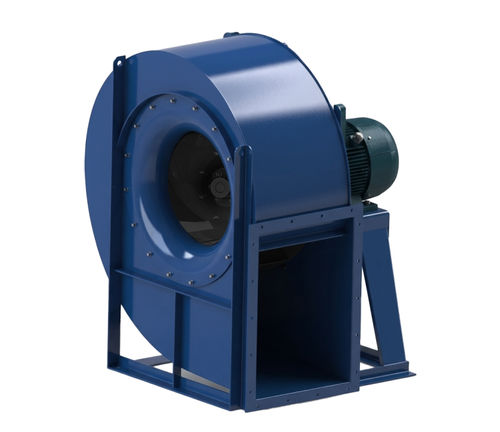

Ventilador centrífugo AERIS-P

para galpão agrícolapara galpão de criação de animaisde extração

Visão geral

A série AERIS-P é um ventilador centrífugo de média pressão e sucção simples, concebido para o transporte de ar limpo ou ligeiramente empoeirado em aplicações industriais e sistemas HVAC. Possui carcaça em chapa de aço e um impulsor curvado para trás, projetado para operação contínua e fácil integração em sistemas de processo e ventilação.

Principais características de projeto

• Configuração Sistema 4: impulsor montado diretamente no eixo do motor; motor apoiado em estrutura rigidamente baseada para manter alinhamento permanente e maximizar transmissão de potência.
• Impulsor curvado para trás (reacional) com perfil auto-limpante; balanceado estaticamente e dinamicamente para operação silenciosa e eficiente.
• Pé de apoio frontal fornecido para minimizar vibrações (opcional até o tamanho 500; padrão a partir do tamanho 560).
• Sistema de transmissão orientável in loco até o tamanho 630; tamanhos 710–1000 têm orientação definida em fábrica para garantir integridade da montagem.

Aplicações

• Sucção e transporte de ar limpo ou ligeiramente empoeirado
• Exaustão localizada
• Cabines de pintura
• Sistemas HVAC civis e industriais

Construção e materiais

• Construção padrão: aço carbono (todas as peças ferrosas em chapa de aço).
• Até o tamanho 630: construção com junta de encaixe de alta precisão.
• A partir do tamanho 630: construção soldada contínua para maior rigidez estrutural.
• Acabamento padrão: pintura industrial adequada para ambientes não agressivos.

Execuções térmicas e especiais

• Execução padrão adequada para operação contínua com ar até 130 °C.
• Execuções de alta temperatura disponíveis com impulsor de refrigeração, materiais selecionados e soluções construtivas que permitem operação contínua até 250 °C.
• Execuções especiais disponíveis: portas de inspeção, tampões de dreno, carcaças vedadas, isolamento térmico, projetos anti-faísca e opções de motor ATEX.

Opções de personalização

• Materiais especiais: aço inoxidável (AISI 304 / 316), Corten, Hardox para resistência ao desgaste.
• Proteções de superfície: pintura resistente a altas temperaturas, galvanização por imersão, revestimentos C4 / C5 para ambientes salinos ou agressivos.
• Outras opções: versões de alta temperatura, portas de inspeção, tampões de dreno, carcaças vedadas, isolamento térmico, projetos anti-faísca, motores certificados ATEX.

Motorização e eficiência

• Equipado com motores TEFC (totally enclosed fan-cooled) adequados para ambientes industriais exigentes.
• Conformidade ErP: IE2 abaixo de 0,75 kW; IE3 padrão de 0,75 kW a 55 kW; IE4 disponível a partir de 75 kW.

Características / especificações técnicas

• Tipo: ventilador centrífugo de média pressão e sucção simples (série AERIS / AERIS-P).
• Carcaça e impulsor: construção em chapa de aço (padrão).
• Tipo de impulsor: curvado para trás (reacional) com perfil auto-limpante; balanceado estaticamente e dinamicamente.
• Configuração: Sistema 4 — impulsor no eixo do motor; motor em base rígida.
• Controle de vibrações: pé de apoio frontal (opcional nas menores dimensões).
• Transmissão: orientável in loco até 630; 710–1000 orientação em fábrica.
• Métodos de construção: junta de encaixe até 630; soldagem contínua a partir de 630.
• Faixa térmica: padrão até 130 °C; variantes de alta temperatura até 250 °C com medidas de projeto específicas.
• Acabamento padrão: pintura industrial para ambientes não agressivos.
• Materiais disponíveis: aço carbono (padrão), inox AISI 304 / 316, Corten, Hardox.
• Opções de proteção superficial: pintura resistente ao calor, galvanização por imersão, revestimentos C4 / C5.
• Execuções/acessórios especiais: portas de inspeção, tampões de dreno, carcaças vedadas, isolamento térmico, projetos anti-faísca, motores ATEX.
• Motores: TEFC; classes ErP IE2 / IE3 / IE4 conforme faixa de potência.
• Usos típicos: aspiração de ar, extração local, cabines de pintura, HVAC civil e industrial, ventilação de plantas.
