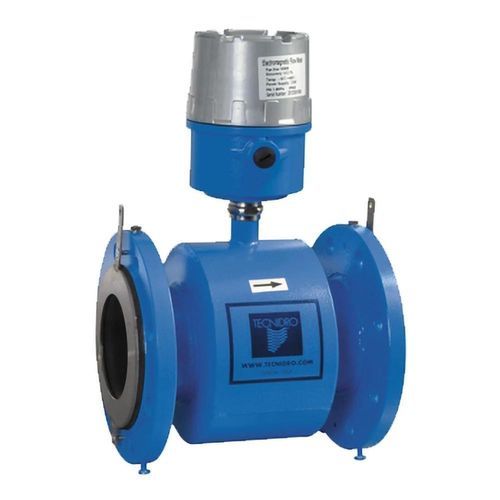

Medidor de fluxo eletromagnético SEA-RD

de irrigaçãopara águacom display digital

O caudalímetro eletromagnético SEA-RD foi concebido para medir o volume totalizado e a caudal instantânea de líquidos condutores através de tecnologia de medição eletromagnética. A seção de medição não contém elementos mecânicos no percurso do fluido, garantindo medições precisas em caudais muito baixos e reduzindo o risco de bloqueio por partículas.

Principais características

• Princípio de medição eletromagnético para medição volumétrica e de caudal fiável.
• Sem peças móveis na seção de fluxo, garantindo precisão em caudais muito baixos.
• Menor risco de entupimento e maior durabilidade devido à ausência de elementos mecânicos no percurso do fluido.
• Revestimento interno adaptável para água de processo ou fluidos especiais.
• Disponível numa ampla gama de diâmetros DN 50 a DN 2000 e em diferentes tensões de alimentação.

Especificações técnicas

• Grandezas medidas: volume totalizado e caudal instantâneo.
• Princípio de medição: eletromagnético (medição sem contacto na seção de fluxo).
• Trajectória de fluxo: isenta de elementos mecânicos (sem rotores/impelidores no fluxo).
• Material do eléctrodo: AISI 316L.
• Temperatura do fluido: -25°C a +80°C (temperaturas superiores mediante pedido).
• Classe de precisão: 0,5 %.
• Classe de protecção: IP65 (IP66 ou IP68 mediante pedido).
• Temperatura ambiente: -10°C a +60°C.
• Norma de furação de flanges: ISO PN 16, PN 10, ANSI 150 (outras flanges mediante pedido).
• Saídas: RS485 e impulsos (outras saídas mediante pedido).
• Saída de impulsos ajustável: 1 impulso por 0,001 ~ 1000 L.
• Unidade electrónica e ecrã LCD separados; distância padrão entre unidade e caudalímetro: 5 m (outras distâncias mediante pedido).

Pressões padrão

• DN 50 – DN 150: PN 16
• DN 200 – DN 500: PN 10
• DN 600 – DN 2000: PN 6

Distâncias de instalação

• Comprimentos rectilíneos mínimos: montante 5 DN; jusante 3 DN.

Documentação

• Ficha técnica (PDF) disponível.
