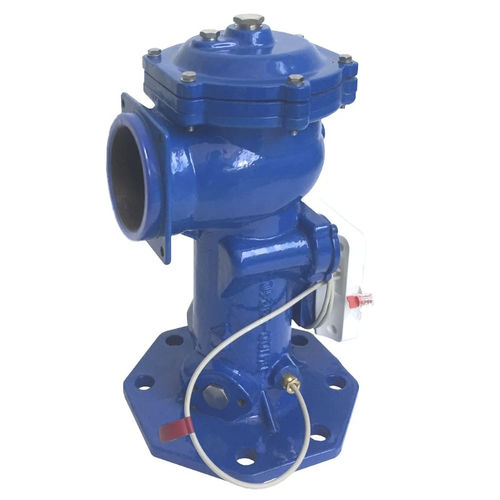

Hidrômetro para sistema de irrigação em ferro fundido U2C series

Visão geral do produto
O contador de água ultrassônico de câmara dupla Hydroval U2C (linha IDROMEMBRANA®) é um dispositivo hidráulico automático de diafragma concebido para irrigação agrícola e jardinagem. Integra um medidor de caudal ultrassônico com saída por impulsos para medição de caudais instantâneos e volumes totais, e opera em baixas pressões com necessidades reduzidas de manutenção.

Vantagens principais

• Instalação simplificada em redes de irrigação
• Manutenção reduzida devido à medição ultrassónica não intrusiva
• Longa vida útil em campo aberto
• Relação custo/desempenho adequada para sistemas agrícolas

Princípio de funcionamento

• Abertura, fecho e regulação do caudal principal são accionados pela pressão de água disponível na tubagem (não é necessária fonte de energia externa)
• O controlo e a regulação actuam automaticamente sobre o caudal principal através de circuitos de comando hidráulicos
• A válvula modula o fluxo mediante uma membrana elástica e impermeável que se adapta ao assento da válvula garantindo estanqueidade

Conceção e durabilidade
A geometria da membrana e o elevado perfil hidrodinâmico do corpo em ferro fundido permitem uma maior passagem de água e reduzem as perdas de carga em comparação com outras tipologias de válvulas. O fecho por membrana fornece uma secção livre que não impede a passagem de sólidos no fluxo. As superfícies internas e externas estão protegidas por um revestimento especial epóxi-poliéster contra corrosão. Os corpos de válvula básicos podem ser equipados com várias opções de controlo para satisfazer as exigências dos sistemas de irrigação.

Especificações técnicas

• Produto: Hydroval U2C — contador de água ultrassônico de câmara dupla
• Linha de produto: IDROMEMBRANA®
• Tipo de válvula / designação técnica: Diafragma Automatic Hydraulic
• Material do corpo: ferro fundido (GGG40 / EN-GJS-400)
• Tampa e obturador: GGG40 (EN-GJS-400)
• Eixo de accionamento: AISI 304
• Membrana: NR 60 Sh reforçada (outras misturas sob pedido)
• Vedantes: Vulkolan (outras misturas sob pedido)
• Pressão máxima admissível: 16 bar
• Limitador anti-manipulação integrado
• Modelo de contador ultrassônico: UWM Ultrasonic
  • Relação de faixa R80
  • Resolução 0,01 m3
  • Saída por impulsos a cada 0,001 – 1 m3
  • Display eletrónico de 8 dígitos
• Opções de controlo: controlo hidráulico remoto; controlo por solenóide elétrico; redução de pressão; manutenção de pressão; alívio de pressão; combinações das anteriores
• Aplicações previstas: irrigação agrícola e jardinagem
• Documentação disponível: Ficha Técnica (PDF)
• Normas: conforme ISO 16399:2014
