Cilindro para trator MA4

para veículo agrícolapara pulverizadorpara colheitadeira combinada

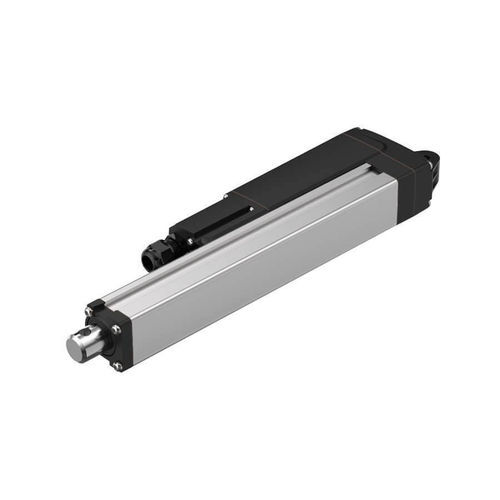

Visão geral do produto A série MA4 da TiMOTION é um atuador linear elétrico compacto concebido para instalações com espaço reduzido e para operação em ambientes severos. A família inclui MA4-N (Normal), MA4-T (T-Smart com PCBA embutida) e MA4-S (Small); a MA4-S pode reduzir o comprimento recolhido até cerca de 70% em certas condições de curso, adequada para espaços extremamente limitados.

Principais características

• Carga máxima: 2.500 N (empurrar/puxar)
• Curso: 25–1000 mm
• Velocidades: até 43,1 mm/s sem carga; 5,1 mm/s com carga máxima (dependendo da configuração)
• Comprimento recolhido: ≥ 215 mm (MA4-N/-T); ≥ 152 mm (MA4-S) conforme opções
• Proteção: IP69K (estático)
• Tensão: 12/24 V CC (opção de interruptor térmico disponível)
• Temperatura de operação: -40 °C a +85 °C (desempenho total tipicamente +5 °C a +45 °C)
• Feedback: potenciômetro mecânico; sensor Hall ×2; saídas PCBA embutida (T-Smart)
• Protocolos: SAE J1939, Modbus RTU (com opções T-Smart/BUS)

Variantes e opções MA4-N (Normal), MA4-T (T-Smart) e MA4-S (Small). Opções incluem múltiplas saídas de cabo e tipos de conector (ex.: T = 1+1: prensa-cabo + Molex 6P), acionamento manual, interruptor térmico, diferentes configurações de fim de curso e controlo BUS.

Dimensões e conectores (observações) O comprimento recolhido e as dimensões totais dependem do curso, dos acessórios e da configuração de cabo/conector; consultar os diagramas do produto para medidas exatas. T = 1+1 indica um cabo com prensa-cabo mais um soquete Molex 6P nos diagramas.

Aplicações

• Máquinas agrícolas: colheitadeiras, tratores, pulverizadores, enfardadeiras
• Veículos e equipamentos industriais: AGV/AMR, manuseio de materiais
• Cortadores de relva e equipamentos exteriores
• Sistemas comerciais e industriais que exigem atuação linear compacta e resistente

Especificações técnicas

• Série: MA4 (MA4-N, MA4-T, MA4-S)
• Força máxima: até 2.500 N
• Curso: 25–1000 mm
• Velocidades: 43,1 mm/s sem carga; 5,1 mm/s a máxima carga
• Comprimento recolhido indicativo: ≥152–215 mm dependendo da versão/opções
• IP: IP69K (estático)
• Tensão: 12/24 V CC
• Temperatura de operação: -40 °C a +85 °C
• Feedback & protocolos: potenciômetro, sensores Hall, saídas T-Smart; SAE J1939, Modbus RTU
