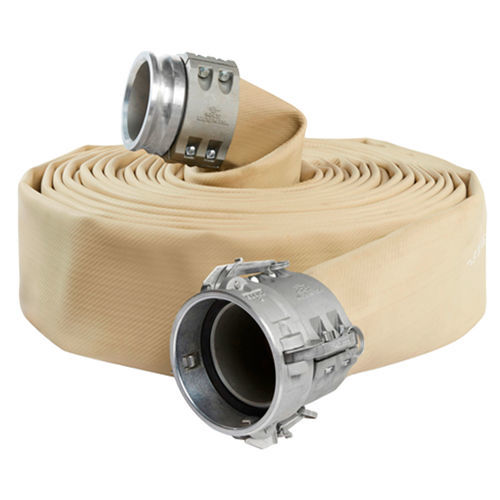

Mangueira Oroflex Oil

de aprovisionamentode descargaem poliuretano

Tipo de produto
Mangueira plana extrudida em TPU para descarga e transporte de combustível e óleo.

Características principais

• Concebida especificamente para transporte e descarga de combustível e óleo
• Construção em TPU flexível e sem fugas, adequada para exposição prolongada a UV e ozono
• Totalmente antiestática: quatro fios de aterramento entrelaçados
• Os tamanhos 2", 3", 4" e 6" cumprem MIL-PRF-370 tipo C (tamanhos selecionados)

Aplicações
Recomendada para operações de descarga de combustível e óleo em refinarias, operações marítimas e offshore, fábricas químicas e instalações militares. Usos típicos: descarga navio-terra, reabastecimento navio-a-navio, descarga/carregamento a granel, transferência tanque-a-tanque, reabastecimento de aeronaves, transferência de água salobra e do mar, e entrega de combustível doméstico.

Construção
Fios sintéticos circulares 100% de alta tenacidade, completamente encapsulados por poliuretano termoplástico (TPU) extrudido através da trama, formando uma construção monolítica sem adesivos. Inclui quatro fios elétricos protegidos por uma folha trançada de poliéster para mitigar acumulação estática. A construção evita corrosão e incrustações e confere alta resistência à abrasão e ao corte. Fácil manuseio, armazenamento e transporte. Alongamento máximo da mangueira 2% e expansão máxima 10%.

Propriedades do revestimento

• Resistência última à tracção do revestimento: mínimo 5.800 psi (40 MPa)
• Elongação última do revestimento: mínimo 500%

Resistência à abrasão
O TPU oferece elevada resistência à abrasão em condições práticas, prolongando a vida útil quando a abrasão é o fator principal.

Intervalo de temperatura de serviço
De -58ºF (-50ºC) a 150ºF (65ºC), com picos até 175ºF (80ºC). Versões especiais para temperaturas mais altas ou mais baixas disponíveis mediante pedido.

Resistência ao ozono
Sem sinais visíveis de fissuração por ozono. Excelente resistência às intempéries e aos raios UV.

Resistência química
A exposição à água do mar e à contaminação por a maioria das substâncias químicas, hidrocarbonetos, óleos e gorduras não afeta o desempenho a curto ou longo prazo. Existe uma tabela de resistência química e dados específicos disponíveis sob pedido.

Acoplamentos
Fornecido conforme solicitado pelo comprador: Camlock, Victaulic, Storz, etc. A mangueira deve ser ligada a acoplamentos condutivos e devidamente aterrada durante a transferência de combustíveis; os quatro fios elétricos devem ser ligados eletricamente aos acoplamentos.

Propriedades físicas
Número de peça | Diâmetro interior nominal (mm / polegada) | Espessura da parede (mm / polegada) | Pressão de trabalho (bar / psi) | Pressão de ruptura (bar / psi) | Resistência à tracção (kg / lb) | Peso nominal (kg/m / lb/pé)
F558504A | 52 mm / 2" | 1,9 mm / 0,08" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5.200 kg / 11.500 lb | 0,39 kg/m / 0,26 lb/ft
F558506A | 65 mm / 2 1/2" | 2,2 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5.200 kg / 11.500 lb | 0,52 kg/m / 0,35 lb/ft
F558509A | 76 mm / 3" | 2,3 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 7.400 kg / 16.000 lb | 0,64 kg/m / 0,43 lb/ft
F558511A | 90 mm / 3 1/2" | 2,6 mm / 0,10" | 10,5 bar / 150 psi | 42 bar / 600 psi | 6.800 kg / 15.000 lb | 0,85 kg/m / 0,57 lb/ft
F558510A | 102 mm / 4" | 2,7 mm / 0,11" | 10,5 bar / 150 psi | 42 bar / 600 psi | 9.400 kg / 20.000 lb | 1,00 kg/m / 0,67 lb/ft
F558512A | 152 mm / 6" | 3,2 mm / 0,13" | 10,5 bar / 150 psi | 42 bar / 600 psi | 17.700 kg / 39.000 lb | 1,75 kg/m / 1,1 lb/ft

* Pressão máxima de trabalho para fuel oil com fator de segurança 4:1. A pressão máxima do conjunto é determinada pelo componente com classificação mais baixa (mangueira ou acoplamento).

As mangueiras OROFLEX OIL são fornecidas com quantidade mínima de encomenda. O diâmetro real pode diferir ligeiramente do nominal para assegurar a montagem correta com os acoplamentos.

Características / especificações técnicas

• Nome do produto: Oroflex Oil
• Marca fabricante: TIPSA
• Material da mangueira: poliuretano termoplástico (TPU) extrudido através de tecido sintético 100% de alta tenacidade
• Construção antiestática: 4 condutores de aterramento com proteção trançada em poliéster
• Diâmetros nominais disponíveis: 52 mm (2") a 152 mm (6")
• Espessura da parede: aprox. 1,9 mm a 3,2 mm dependendo do tamanho
• Pressão de trabalho: 10,5 bar (150 psi) para os tamanhos listados
• Pressão de ruptura: 42 bar (600 psi)
• Resistência última do revestimento: mínimo 5.800 psi (40 MPa)
• Alongamento do revestimento: mínimo 500%
• Alongamento máximo da mangueira: 2%; expansão máxima: 10%
• Comprimentos padrão: 100 m e 200 m; comprimentos especiais mediante pedido
• Conformidade: tamanhos selecionados conforme MIL-PRF-370 tipo C
• Opções de acoplamentos: Camlock, Victaulic, Storz; usar acoplamentos condutivos e garantir aterramento
