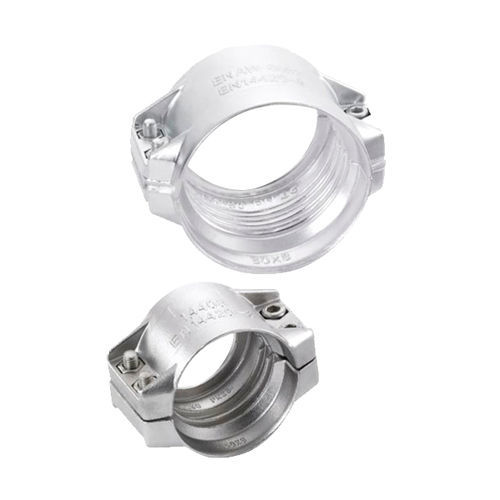

Abraçadeira em aço inoxidável C793110

Apresentação
Grampos DIN 2817

Braçadeira de alumínio
Item | Code | Ø
C793110 | 4278 | 13×5 (22-24) DIN2817 AL
C793117 | 4280 | 19×6 (30-33) DIN2817 AL
C793118 | 4281 | 25×6 (36-39) DIN2817 AL
C793120 | 4282 | 32×6 (43-46) DIN2817 AL
C793121 | 4291 | 32×8 (47-50) DIN2817 AL
C793122 | 4283 | 8×6.5 (50-52) DIN2817 AL
C793123 | 4284 | 38×8 (53-56) DIN2817 AL
C793125 | 4292 | 40×7 (53-56) DIN2817 AL
C793126 | 4293 | 40×10 (58-61) DIN2817 AL
C793129 | 4294 | 50×6 (61-63) DIN2817 AL
C793130 | 4285 | 50×8 (63-67) DIN2817 AL
C793131 | 4295 | 50×10 (69-71) DIN2817 AL
C793133 | 4286 | 63×8 (78-82) DIN2817 AL
C793136 | 4287 | 75×8 (89-93) DIN2817 AL
C793137 | 4296 | 75×10 (94-97) DIN2817 AL
C793139 | 4288 | 80×8 (94-97) DIN2817 AL
C793140 | 4298 | 90×6.5 (101-105) DIN2817 AL
C793142 | 4289 | 100×8 (114-119) DIN2817 AL
C793144 | 4297 | 100×12 (122-126) DIN2817 AL
C793150 | 4299 | 125×10 (143-148) DIN2817 AL
C793153 | 4300 | 150×10 (168-174) DIN2817 AL
C793157 | 4301 | 200×12 (222-229) DIN2817 AL

Braçadeira inoxidável
Item | Code | Ø
C793158 | 4278/2 | 13×5 (22-24) DIN2817 AÇO INOXIDÁVEL
C793159 | 4280/2 | 19×6 (30-33) DIN2817 AÇO INOXIDÁVEL
C793160 | 4281/2 | 25×6 (36-39) DIN2817 AÇO INOXIDÁVEL
C793161 | 4282/2 | 32×6 (43-46) DIN2817 AÇO INOXIDÁVEL
C793162 | 4283/2 | 38×6.5 (50-52) DIN2817 AÇO INOXIDÁVEL
C793163 | 4284/2 | 38×8 (53-56) DIN2817 AÇO INOXIDÁVEL
– | 4294/2 | 50×6 (61-63) DIN2817 AÇO INOXIDÁVEL
C793165 | 4285/2 | 50×8 (63-67) DIN2817 AÇO INOXIDÁVEL
C793166 | 4295/2 | 50×10 (69-71) DIN2817 AÇO INOXIDÁVEL
C793167 | 4286/2 | 63×8 (78-82) DIN2817 AÇO INOXIDÁVEL
C793169 | 4287/2 | 75×8 (89-93) DIN2817 AÇO INOXIDÁVEL
C793170 | 4288/2 | 80×8 (94-97) DIN2817 AÇO INOXIDÁVEL
C793171 | 4289/2 | 100×8 (114-119) DIN2817 AÇO INOXIDÁVEL

Observações

• As tabelas acima representam as referências de item, código e diâmetros (Ø) conforme a norma DIN 2817.
• Existem variantes em alumínio e em aço inoxidável cobrindo uma ampla gama de diâmetros.

Características / especificações técnicas

• Norma: DIN 2817.
• Materiais: Alumínio (AL) e Aço inoxidável.
• Tipos: Braçadeiras de alumínio e braçadeiras inoxidáveis — múltiplas referências por dimensão.
• Intervalo de diâmetros (conforme referências listadas): aprox. 22 mm até 229 mm (valores dependem da referência).
• Referências/ códigos: listadas por item (ex.: C793110, C793157, etc.).
• Aplicações típicas: fixação de mangueiras/condutas segundo especificação DIN 2817.
• Fabricante / Marca: TIPSA
