Analisador de vibração Balanset-1A

portátilóptico

Balanset-1A: Equilibrador Portátil e Analisador de Vibrações
O Balanset-1A é um sistema móvel compacto de dois canais, concebido para a equilibragem dinâmica de rotores rígidos nos seus próprios apoios (equilibragem de campo) e para o diagnóstico aprofundado de vibrações.
Desenhámos esta solução como uma alternativa económica, mas potente, aos dispendiosos bancos de equilibragem. O dispositivo liga-se a qualquer computador portátil Windows padrão via USB, transformando-o numa estação profissional de vibro-equilibragem. O software intuitivo gere automaticamente todos os cálculos complexos, tornando a equilibragem de alta precisão acessível tanto a especialistas em vibrações experientes como a técnicos com formação mínima.


Capacidades Principais


1. Equilibragem Dinâmica
Realize a equilibragem em um ou dois planos com elevada precisão.

• Cálculos Automatizados: O software calcula o peso exato e a posição dos pesos de correção. Avalia automaticamente o desequilíbrio residual em conformidade com as normas ISO 1940.
• Modo de Produção em Série: Funcionalidade única para equilibrar lotes de rotores idênticos. Ao guardar os coeficientes de influência, pode equilibrar os rotores seguintes numa única passagem sem a necessidade de pesos de teste, acelerando significativamente a produção.
• Versatilidade: Ideal para equilibragem de campo (in situ) e também pode ser utilizado como sistema de medição para bancos de equilibragem personalizados (incluindo bancos de suportes flexíveis/ressonância).

2. Análise de Vibrações (Modo Vibrómetro)
Detete falhas mecânicas antes que estas levem a uma avaria.

• Análise Abrangente: Mede a velocidade, aceleração e deslocamento da vibração.
• Diagnóstico Avançado: Inclui análise de espectro FFT, gráficos de forma de onda no domínio do tempo e monitorização de harmónicas. Isto ajuda a identificar problemas como desalinhamento, folgas mecânicas, defeitos em rolamentos e problemas de engrenagens.

Especificações Técnicas
O Balanset-1A oferece a precisão necessária para tarefas industriais exigentes:

• Canais: 2 canais de Vibração 1 canal de RPM (Tacómetro).
• Gama de velocidade de vibração: 0,02 – 80 mm/s.
• Gama de frequência: 5 – 550 Hz.
• Gama de RPM: 100 – 100.000 RPM.
• Precisão de medição de fase: ±1.
• Conectividade: Interface USB (PC/Portátil Windows).

Aplicações
O sistema é universalmente aplicável a uma vasta gama de maquinaria rotativa em diversas indústrias:

• Ventiladores e Sopradores Industriais: Sistemas AVAC (HVAC), exaustores, ciclones.
• Agricultura: Trituradores (mulchers), corta-matos, rotores/picadores de ceifeiras, sem-fins.
• Maquinaria de Produção: Fusos, trituradores, centrífugas, mós.
• Motores e Bombas: Motores elétricos, geradores, impulsores de bombas.

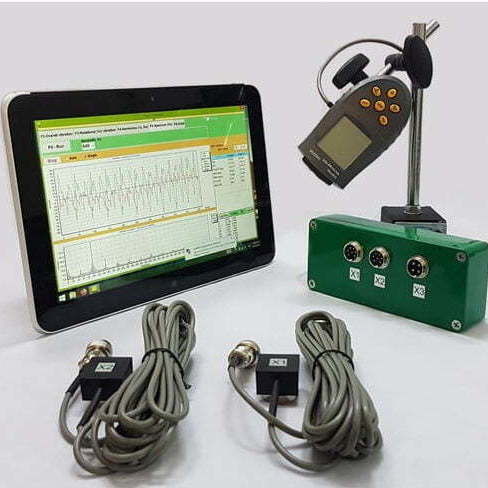

O que está na caixa?
O Balanset-1A é fornecido como um kit completo chave na mão numa mala de transporte robusta:

• Unidade de Medição (Interface USB).
• 2x Sensores de Vibração (Acelerómetros) com suportes magnéticos.
• Tacómetro Laser (sensor de RPM/Fase) com suporte magnético.
• Balança Digital (para pesagem precisa dos pesos de correção).
• Fita refletora e conjunto completo de cabos.
• Software (em unidade USB)
